孚尔默QXD 250 更灵活高效地实现精准加工

Vpulse edm

Vpulse edm

新型的放电发生器实现了最大的经济效益

操作舒适

操作舒适

简洁的图标和图形,保证了最优化的用户体验,使您方便高效地实现目标

灵活的工具库

灵活的工具库

无论是放电、磨削或抛光—可装备多达6件直径≤ 200 mm的工具,可实现任何工件的加工要求

灵活的工件存储

灵活的工件存储

HC 5 最多可放置直径 ≤ 320 mm、长度 ≤ 250mm重量 ≤ 25 kg的工件28件

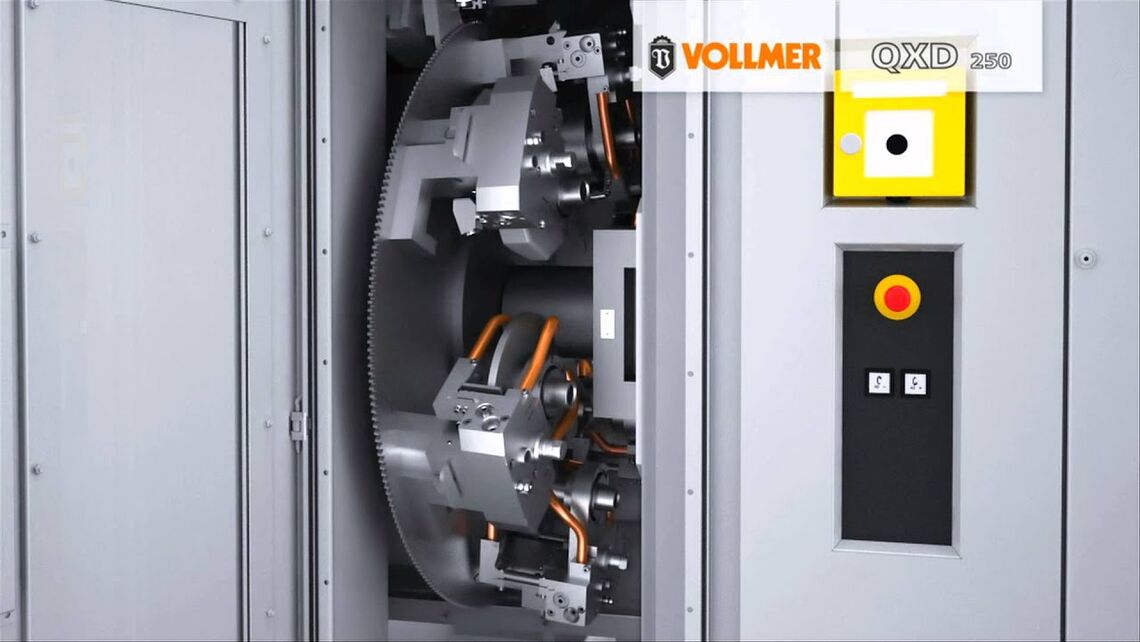

QXD 250 – 配置齐全,可应对各种挑战

能否在完美的基础上更进一步?新型孚尔默QXD 250给出了答案。连同在许多方面超前开发的整体方案和创新:

  • 6根CNC数控轴联动运行 – 包括新型A轴
  • 行程和旋转范围得到扩展,刀具直径可达320 mm,刀具长度可达250 mm
  • 经过改进的主轴驱动机构可实现高效磨削
  • Vpulse EDM,实现所有加工目标的理想技术
  • 丰富的选配功能,可针对金属加工和木材加工刀具领域的特殊需求进行灵活匹配
  • 仅在一个装夹过程中完成完整加工 – 从测量、电火花放电加工到磨削直至抛光
16x9
我们在V@dison下汇聚了所有V@ screen、V@ check、V@ boost和V@ guide领域内新的数字服务和优惠。

借助QXD 250高性能套件,我们展示了V@boost领域一款功能强大的产品。与所有面向未来的V@boost产品一样,它旨在始终如一地挖掘潜力。该高性能套件优化了PKD刀具的加工工艺,从而增加了盘电极电火花放电加工机床QXD 250的功能。

封边刀示例



轮廓切削机示例



带柄刀具示例



高性能套件

更高效、更经济、使用灵活。

我们的电火花放电加工机床在效率方面还有一项优势:您可以在合理情况下进一步提升电火花放电加工时的功率。为此,请使用目前专用于QXD 250和VHbyrid 260的高性能套件。根据刀具几何形状和您的加工要求,使用高性能套件可进一步缩短加工时间,从而显著提高机床效率。

但是,性能的提高取决于待加工刀具的参数。因此高性能套件可以完全灵活地使用:如果用户希望将其用于特定刀具,可以先打开,然后将其再次关闭。客户可以根据自己的需求通过小时配额灵活地调整计费模式。

360跟踪程序

技术的持续发展从不停歇,尤其是在软件领域。VOLLMER专家不断开发应用程序,使其适应您的任务和需求。通过我们的软件更新,我们确保您的VOLLMER机器始终处于最新状态。您的机器性能范围不断扩大,灵活性得到持续提高,制造过程能保持在最高水平。



借助进一步开发的HP 360软件套件,您可以轻松使用QXD 250的新功能或改进现有功能。

  • 集成的3点式测量
  • 集成的碗形砂轮功能



优势一览:

  • 质量:更好的端面和径向跳动表现,提高测量精度
  • 效率:零件测量时间缩短超30%,提高了生产能力
  • 用户友好性:提高了编程灵活性,增加了功能

自动化

您想要高效、快速地生产PCD旋转刀具?对成品质量毫不妥协?没问题:QXD 250已为自动化做好充分准备。适用于全天候无人操作 – 由此实现最大经济效益。无论是全自动更换刀具还是更换电极,或者两者齐备, 您都可以自行选择。



工具切换装置

正确的工具随时准备就绪:多达六组电极、砂轮或者抛光砂轮装备在内置的工具切换装置上以方便不同工件的加工需求。

工件库

合适的外部刀具存储库是自动化加工的一个基本要素。VOLLMER为您提供了三种经过验证的解决方案 - 从链式刀具库到圆形刀具库:

借助HC 5和HC 11,您有两个不同的工件库可用。它们可容纳多达28个或64个工件。其装填和卸载可在加工期间同时进行 – 不浪费时间。这就是孚尔默的效率。

新的双层HR在最小的空间内可容纳多达30件刀具 - 由于两层平面堆叠。它允许自动加工带不同直径达320mm的不同刀具。能获得更大的生产能力和灵活性。

PCD刀具电火花放电加工机床 // 孚尔默QXD 250

应用

无论是木工还是金属加工刀具,无论是生产还是修磨,孚尔默关注您每天要面对的具体挑战。因此,新型QXD 250可灵活适应您的需要。

木材

如今要想成功地生产和加工用于木材加工的刀具,速度、效率和生产率至关重要。为此,孚尔默可提供正确的解决方案:新型QXD 250。

  • 工件直径可达320 mm
  • 工件重量可达25 kg
  • B轴扩展后的旋转范围可达± 20°,确保工件摆动的最大自由度
  • 经过改进的主轴驱动机构可实现最佳的磨削加工

金属

生产和修磨精密且高度复杂的金属刀具时,需要极高的精度和灵活性。为了向您提供最佳支持,我们进一步开发了新型QXD 250来满足您的需求。

  • Vpulse edm技术,可实现最佳表面,粗糙度可达0.1 µRa
  • 工件长度可达250 mm
  • 大量可扩展的机床选配功能,如抛光或钻头加工

操作理念

了解孚尔默的人都知道:借助独一无二的孚尔默机床操作理念,在简短的培训后就能快速、安全且可靠地完成复杂的加工任务。借助简洁的孚尔默图标,可直观地进行编程。此外,基于windows的界面凭借简单易懂的图像显示确保最大的输入可靠性。由此确保始终如一的高品质。



EXLEVEL PRO – 更多元, 更灵活, 更安全。

  • ExLevel PRO向您提供了制造和修磨PCD钻头和PCD铣刀的可能性。
  • 通过放电加工和磨削加工的组合(混合加工),完整加工的应用面更广。
  • 之前用于整体硬质合金刀具的加工方式现在被采用到PCD刀具生产上。
  • 模块化结构:根据应用领域,针对需要进行安装。

QXD 250 – 关键优势一览

  • 最快速和高效
    新的高性能套件缩短了加工时间,因而显著提高了机器的效率。通过放电技术、过程参数、间隙评估以及QXD 250驱动技术的无缝协调来实现这一目标。
  • 更锋利
    表面粗糙度高达0.1 μRa。提升您在全球范围内的产品形象。
  • 更高的灵活性
    适用于直径320 mm、长度250 mm以下的刀具。几乎可满足每一种要求。

用于刀具制造的13台刃磨机床

“25年来,我们不仅开发出第三代整体硬质合金和PCD刀具,也推出了夹紧装置或升降装置等自动化解决方案”,公司对外联络负责人Michael Enzenross说道。“我们的产品系列为我们每年创造约9百万欧元的业绩。
