VHybrid 260 ERODIEREN IM GRENZBEREICH

Bearbeiten von Mikrowerkzeugen aus harten und ultraharten Schneidstoffen mit maximaler Oberflächengüte.

Die VHybrid 260 erfüllt als einzige Hybridmaschine am Markt die hohen Anforderungen zur Fertigung von PKD-Mikrowerkzeugen. Dank des innovativen Vpulse EDM Generators lassen sich kleinste Mikrowerkzeuge mit Durchmessern von 0,45 Millimeter und kleiner in höchster Präzision, Performance und Oberflächengüte herstellen.

Anwendungsbereiche

Der Fortschritt in Bereichen wie medizinischen Implantaten und Wearables führt dazu, dass elektronische Komponenten zunehmend feiner und filigraner werden. Aus diesem Grund kommen in der Medizintechnik und Elektronikindustrie immer kleinere Werkzeuge in den Fertigungsprozessen zum Einsatz. Insbesondere für die Herstellung von Leiterplatten sind PKD-Mikrowerkzeuge gefragt, deren Durchmesser bei 0,45 Millimeter und darunter liegen.

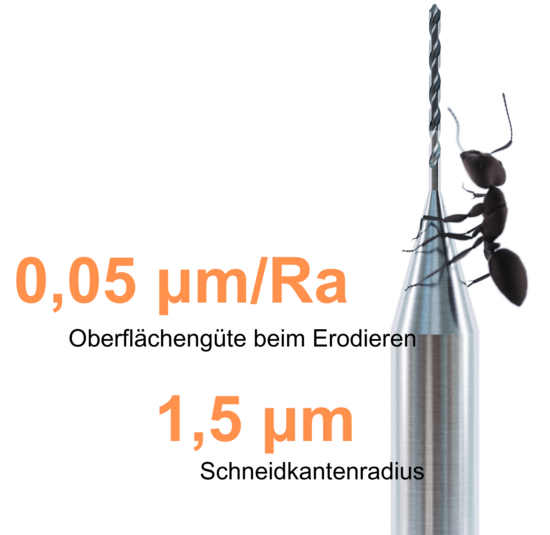

Auch in der Mikromechanik und der Uhren- und Schmuckindustrie sind Mikrowerkzeuge im Einsatz. Mit der VHybrid 260 wird bei diesen Werkzeugen eine Oberflächengüte von bis zu 0,05 μm/Ra erzielt. Zudem ist es möglich, einen Schneidkantenradius von bis zu 1,5 μm zu erzeugen.

BEWÄHRTE TECHNOLOGIE

Dass die VHybrid 260 derart präzise schärfen kann, liegt unter anderem an der innovativen und robusten Kinematik der Vollmer Maschine. Mit der VHybrid 260 können Werkzeughersteller sowohl Hartmetall- als auch PKD-Werkzeuge in einer Aufspannung zu je 100 Prozent schleifen beziehungsweise erodieren. Das Fundament der Schärfmaschine bildet eine Mehr-Ebenen-Bearbeitung, die durch zwei vertikal angeordnete Spindeln realisiert wird, wobei die untere Spindel sowohl zum Schleifen als auch Erodieren eingesetzt werden kann.

WANDKONZEPT

WANDKONZEPT

Sehr steife, kompakte Bauweise mit optimaler Zugänglichkeit und Übersicht für die Bediener.

MEHR-EBENEN-BEARBEITUNG

MEHR-EBENEN-BEARBEITUNG

Schleifspindel und Erodierspindel (unten) sind vertikal im Drehpunkt der C-Achse angebracht. Ergebnis: reduzierte Hauptzeiten durch kürzere Fahrwege der Linearachsen.

MODERNES BEDIENPULTKONZEPT

MODERNES BEDIENPULTKONZEPT

Höhenverstellbar, mit Touchscreen, 19“ Bildschirmdiagonale und optimaler Einsicht in die Bearbeitungsräume.

SOFTWARE

SOFTWARE

ExLevel Pro und VStandard für ein umfangreiches Werkzeugspektrum bei Bohrern und Fräsern. Für mehr Flexibilität und Vielfalt.

8-FACH-WECHSLER

8-FACH-WECHSLER

Noch mehr Flexibilität bei Ihren Fertigungsprozessen. Platz für acht HSK 50 Schleif- und Erodiersätze.

AUTOMATISIERUNG

AUTOMATISIERUNG

Etwa mit dem HC 4 oder dem HC 4 plus für mehr Kapazität und Flexibilität.

INNOVATIVE FUNKTIONEN

Um eine optimale Rundlaufgenauigkeit von 2 μm bei der Bearbeitung von Mikrowerkzeugen zu gewährleisten, ist die VHybrid 260 mit einer isolierten Schaftlünette, welche den Einsatz auch beim Erodieren erlaubt, ausgestattet. Des Weiteren lassen sich aufgrund des integrierten Messsystems „Laser Check“ bei der vollautomatischen Bearbeitung im Closed-Loop-Verfahren geforderte Toleranzen von ± 2 μm erzielen und somit eine Komplettbearbeitung in nur einer Aufspannung ermöglichen.

IM ÜBERBLICK



  • Grenzbereich des Erodierens neu definiert!

  • Die Nr. 1 in Oberflächengüte und Maschineneffizienz

  • Komplettbearbeitung in einer Aufspannung

Mikrowerkzeuge
Mikrowerkzeuge
