VHybrid 260 High-End-Hybridmaschine zum Schleifen und Erodieren von Präzisionswerkzeugen

Zwei Technologien. Eine Maschine. Eine Aufspannung. Maximale Präzision für PKD-, Hartmetall-, HSS- und PCBN-Werkzeuge.

VOLLMER VHybrid 260 Werkzeugschleifmaschine

WANDKONZEPT

Sehr steife, kompakte Bauweise mit optimaler Zugänglichkeit und Übersicht für die Bediener.

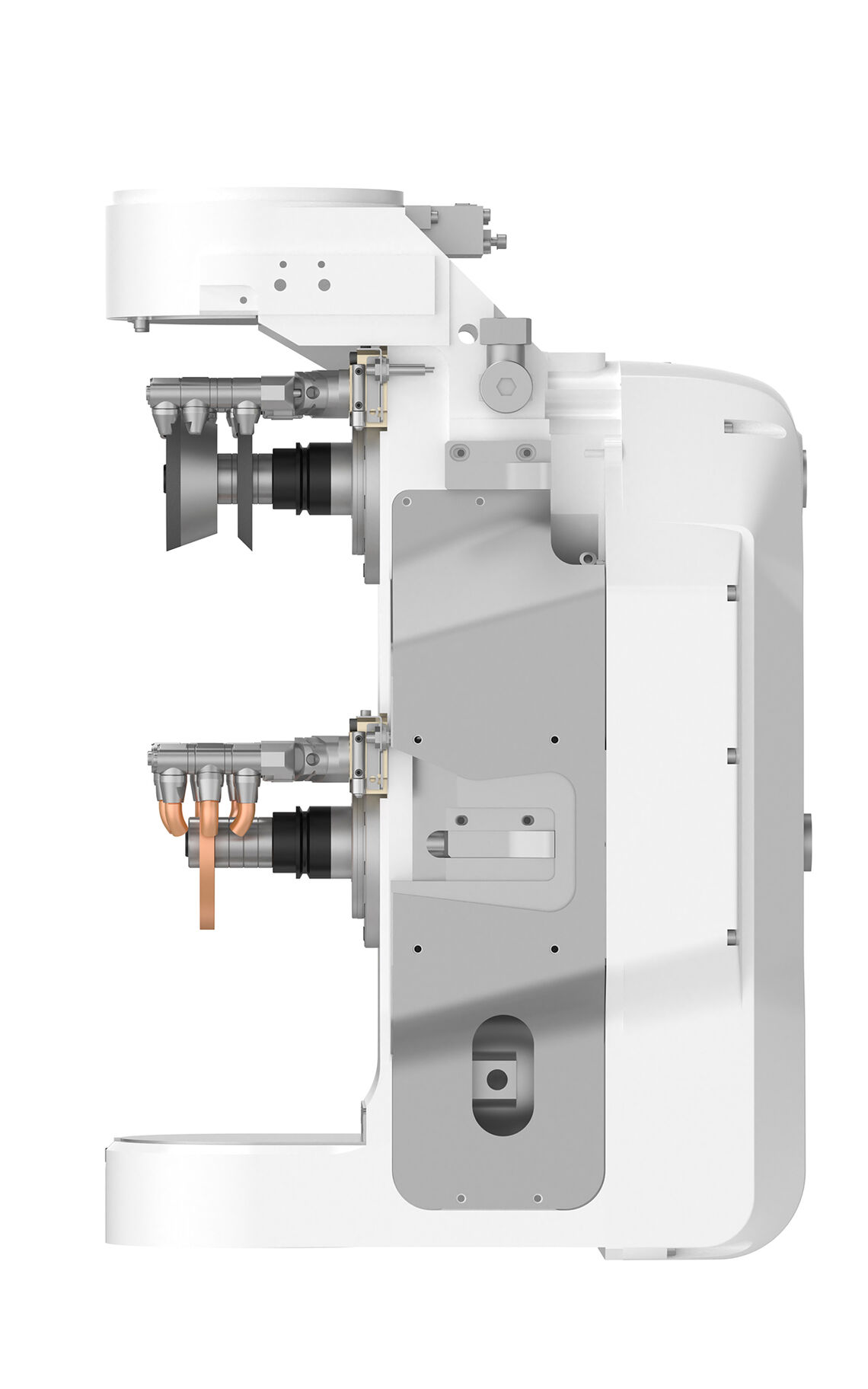

MEHR-EBENEN-BEARBEITUNG

Schleifspindel und Erodierspindel (unten) sind vertikal im Drehpunkt der C-Achse angebracht. Ergebnis: reduzierte Hauptzeiten durch kürzere Fahrwege der Linearachsen.

MODERNES BEDIENPULTKONZEPT

Höhenverstellbar, mit Touchscreen, 19“ Bildschirmdiagonale und optimaler Einsicht in die Bearbeitungsräume.

SOFTWARE

ExLevel Pro und VStandard Pro für ein umfangreiches Werkzeugspektrum bei Bohrern und Fräsern. Für mehr Flexibilität und Vielfalt.

8-FACH-WECHSLER

Noch mehr Flexibilität bei Ihren Fertigungsprozessen. Platz für acht HSK 50 Schleif- und Erodiersätze.

AUTOMATISIERUNG

Etwa mit dem HC 4 oder dem HC 4 plus für mehr Kapazität und Flexibilität.

Hersteller von Präzisionswerkzeugen stehen heute vor steigenden Anforderungen hinsichtlich Oberflächenqualität, Prozesssicherheit und Produktivität. Die VHybrid 260 kombiniert Schleifen und Erodieren in einer einzigen Maschine und reduziert dadurch Rüstzeiten, Umspannfehler und Bearbeitungszeiten erheblich.

Gerade für die Werkzeugbearbeitung mit ihren komplexen Fertigungsaufgaben und hohen Qualitätsanforderungen kann die Integration zweier Technologien in einer Maschine wie der VHybrid 260 eine effiziente Lösung sein: Komplettbearbeitung in einer Aufspannung auf minimaler Stellfläche mit maximaler Flexibilität.

Höchste Präzision durch innovatives Maschinenkonzept

Die VHybrid 260 vereint Schleifen und Erodieren in einer Hybridmaschine, die auf maximale Präzision, Energieeffizienz und Prozesssicherheit ausgelegt ist. Das innovative Maschinenkonzept mit zwei vertikal angeordneten Spindeln und einem kombinierten Schleif- und Erodierscheibensatz im Drehpunkt der C-Achse sorgt für eine hochgenaue Bearbeitung anspruchsvoller Werkzeuge.

Im Gegensatz zu horizontal angeordneten Spindeln entfällt durch die vertikale Bauweise die typische Fest- und Loslagerproblematik. Das erhöht die Bearbeitungsgenauigkeit und gewährleistet dauerhaft reproduzierbare Ergebnisse – selbst bei komplexen Werkzeuggeometrien.

Energieeffizienter Antrieb mit hohem Drehmoment

Ein weiterer Vorteil der VHybrid 260 ist ihre leistungsstarke Riemenspindel. Während viele Hybridmaschinen mit Scheibenwechsler auf energieintensive Motorspindeln setzen, erreicht die Riemenspindel der VHybrid 260 bereits bei geringer Leistungsaufnahme ein hohes Drehmoment. Das reduziert den Energieverbrauch und sorgt gleichzeitig für eine leistungsstarke und wirtschaftliche Werkzeugbearbeitung.

Thermische Stabilität für konstante Bearbeitungsqualität

Ein intelligentes Kühlkonzept mit Plattenwärmetauscher gewährleistet eine dauerhaft hohe thermische Stabilität – ganz ohne zusätzliches aktives Kühlgerät. Dadurch wird der Energiebedarf weiter reduziert und gleichzeitig eine gleichbleibend hohe Bearbeitungsqualität sichergestellt. Das Ergebnis sind präzise, reproduzierbare Prozesse und eine hohe Prozesssicherheit im täglichen Einsatz.

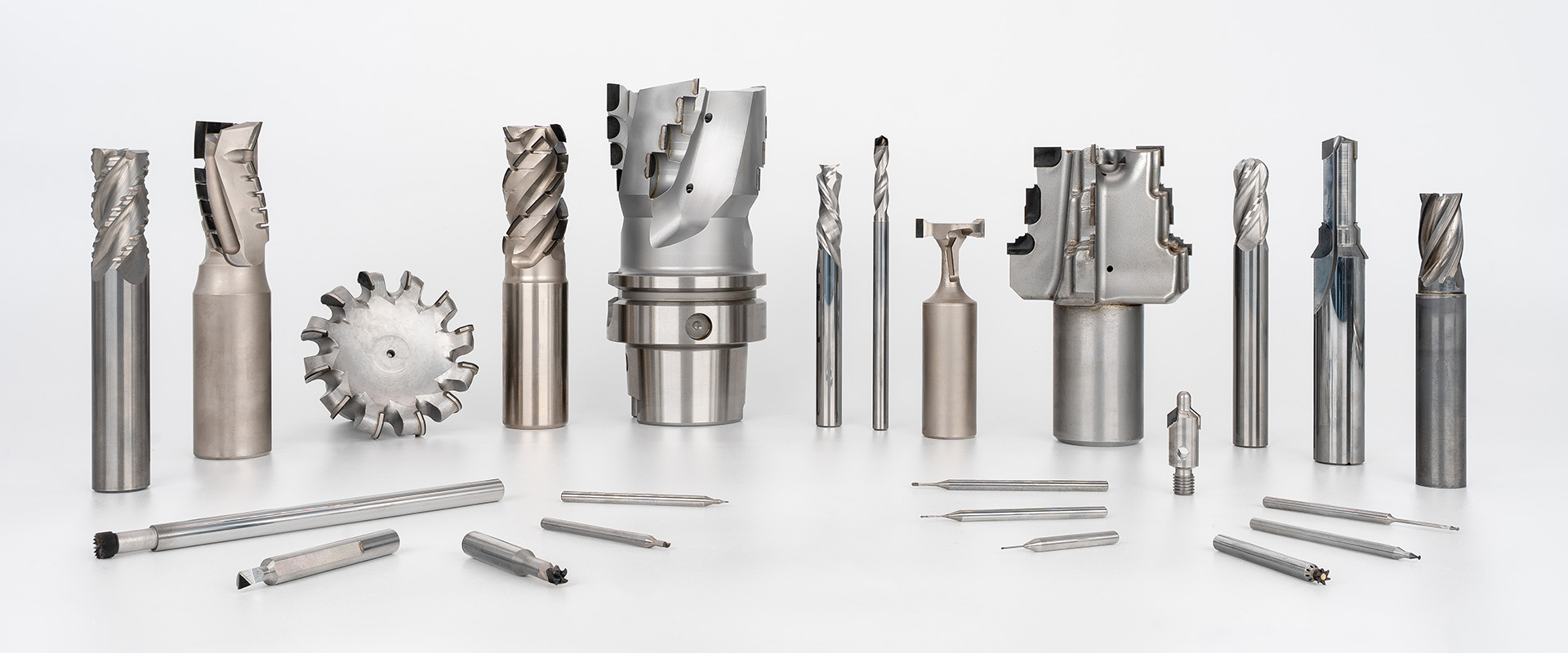

Maximale Flexibilität für unterschiedlichste Werkzeugtypen

Die VHybrid 260 bietet höchste Flexibilität bei der Bearbeitung unterschiedlichster Rotations- und Wendeschneidwerkzeuge. Mit den leistungsstarken Softwarelösungen ExLevel Pro für vollzylindrische Werkzeuge und VStandard Pro für plattenbestückte Werkzeuge bearbeitet die Hybridmaschine ein breites Spektrum an Werkzeuggeometrien präzise und effizient.

Ob Radiusfräser, Spiralbohrer, Burrfräser oder Schneidplatten – die VHybrid 260 gewährleistet eine hochpräzise Bearbeitung verschiedenster Werkzeugtypen. Dabei deckt sie einen außergewöhnlich großen Bearbeitungsbereich ab: von filigranen Mikrowerkzeugen mit einem Durchmesser ab 0,2 mm bis hin zu Werkzeugen mit 150 mm Durchmesser und 360 mm Werkzeuglänge.

Dank ihrer hohen Prozessflexibilität eignet sich die VHybrid 260 für die Bearbeitung von Werkzeugen aus PKD (polykristalliner Diamant), Hartmetall (HM), HSS und PCBN. Damit bietet sie Werkzeugherstellern und Schärfdiensten eine zukunftssichere Lösung für unterschiedlichste Bearbeitungsaufgaben – präzise, wirtschaftlich und vielseitig.

=> evtl. Darstellung als Akkordeon?

PKD-Fräser
PKD-Bohrer
Hartmetallfräser
Hartmetallbohrer
Radiusfräser
Spiralbohrer
Burrfräser
Schneidplatten
Mikrowerkzeuge
PCBN-Werkzeuge
HSS-Werkzeuge

PKD-Mikrowerkzeuge

Mit der VHybrid 260 setzt VOLLMER neue Maßstäbe in der Erodierbearbeitung von PKD-Werkzeugen. Der innovative VPulse EDM-Erodiergenerator ermöglicht eine außergewöhnliche Oberflächengüte von Ra 0,05 μm sowie Schneidkantenradien bis 1,5 μm – selbst bei Mikrowerkzeugen mit einem Durchmesser ab 0,2 mm. Das Ergebnis sind hochpräzise Werkzeugschneiden für Anwendungen mit höchsten Qualitätsanforderungen.

Innovative Bearbeitungsprozesse in einer Maschine

Die VHybrid 260 eröffnet neue Möglichkeiten in der Werkzeugbearbeitung. Spezielle Bearbeitungsverfahren wie Runderodieren oder das Polieren von Spiralnuten werden vollständig innerhalb eines einzigen Bearbeitungsprogramms ausgeführt. Das reduziert Prozessschritte, erhöht die Effizienz und sorgt für eine gleichbleibend hohe Bearbeitungsqualität.

Closed-Loop-Prozess für höchste Prozesssicherheit

Das integrierte Lasermesssystem LaserCheck unterstützt einen geschlossenen Closed-Loop-Prozess, bei dem Werkzeuge direkt in der Maschine vermessen und Bearbeitungsparameter automatisch angepasst werden. Dadurch entfallen Umspannvorgänge, Toleranzabweichungen werden minimiert und zusätzliche Prozessschritte vermieden. Das Ergebnis sind kürzere Durchlaufzeiten, geringere Produktionskosten und eine dauerhaft hohe Prozesssicherheit.

Zukunftssichere Lösung für Hightech-Branchen

Mit ihrer Kombination aus Schleifen, Erodieren und Messen erfüllt die VHybrid 260 die steigenden Anforderungen moderner Fertigungsbranchen wie der Medizintechnik, der Elektroindustrie sowie weiterer Präzisionsindustrien. Sie unterstützt Werkzeughersteller und Schärfdienste dabei, höchste Qualitätsstandards wirtschaftlich zu erreichen und ihre Wettbewerbsfähigkeit langfristig zu sichern.

FAQ Hybridmaschine

Was ist eine Hybrid-Werkzeugschleifmaschine?
Was ist der Unterschied zwischen Schleifen und Erodieren?
Wann lohnt sich eine Hybridmaschine?
Welche Werkstoffe können bearbeitet werden?
Welche Vorteile bietet der VPulse EDM Generator?
Welche Oberflächenqualität wird erreicht?
Welche Werkzeugdurchmesser sind möglich?
Können PKD-Mikrowerkzeuge bearbeitet werden?
Wie funktioniert LaserCheck?
Welche Automatisierungsmöglichkeiten gibt es?
Welche Branchen profitieren von der VHybrid 260?
Welche Werkzeugtypen lassen sich bearbeiten?
