CB 200 Schärfmaschine für hartmetallbestückte Bandsägeblätter.
Kompaktes Design
Kompaktes Design
Die platzsparende Bauweise der CB 200 ermöglicht eine effiziente Raumnutzung und eine unkomplizierte Inbetriebnahme
Großes Sichtfenster
Großes Sichtfenster
Gewährt jederzeit ungehinderten Einblick auf den Schleifvorgang und das gesamte Innenleben
LCD-Farbdisplay
LCD-Farbdisplay
Unterstützt das fortschrittliche Bedienkonzept und sorgt für optimale Benutzerführung
Robuste Verkleidung
Robuste Verkleidung
Effektiver Lärm-, Spritz- und Emissionsschutz – für optimale Arbeitssicherheit und eine hohe Lebensdauer der Maschine
Solide Konstruktion
Solide Konstruktion
Der stabile Maschinenaufbau auf Frontplatte gewährleistet den erschütterungsfreien Betrieb der CB 200 und trägt zur Ergebnisqualität bei
Flexibel
Flexibel
Kombinierbar mit zahlreichen VOLLMER Maschinen

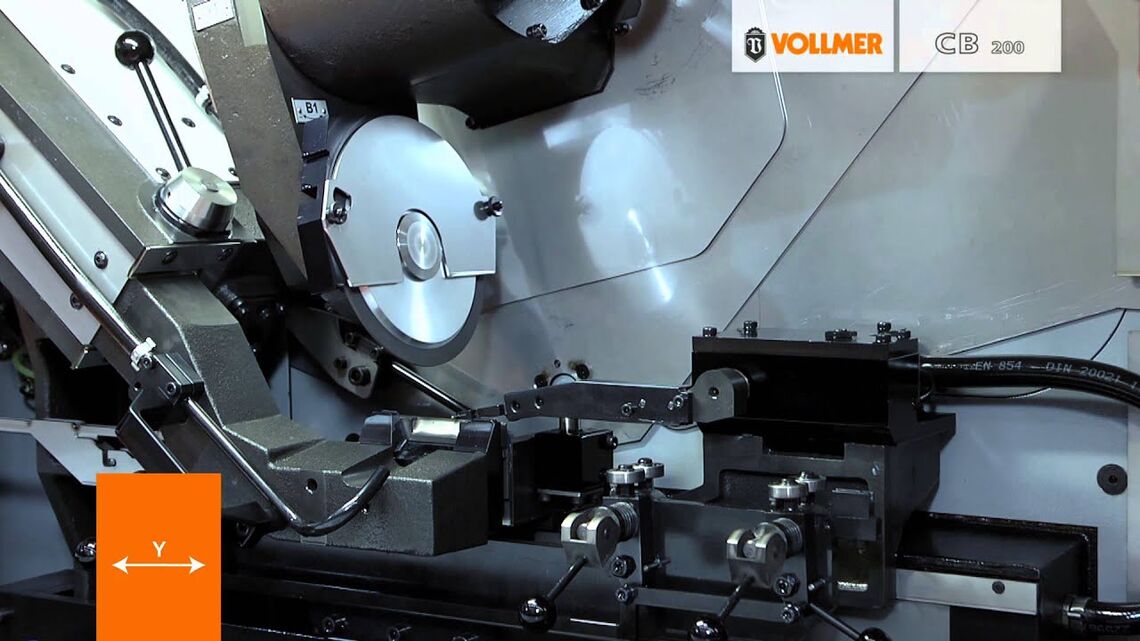

DAS MASCHINENKONZEPT
Die CB 200 erfüllt souverän alle Anforderungen bei der Herstellung von hartmetall-bestückten Bandsägen. In überzeugender Qualität, mit einer hohen Lebensdauer und zu einem attraktiven Anschaffungspreis.
- 4 CNC-gesteuerte Achsen plus VOLLMER Komponenten sorgen für optimale Koordinationsfreiheit und erlauben die schnelle und präzise Durchführung anspruchsvoller Schärfaufgaben
- Bewährte VOLLMER Antriebstechnik für dynamische und zuverlässige Bearbeitung
- Das Einrichten erfolgt manuell
- Ausgereifte VOLLMER Module bei Steuerung und CNC-Technologie für ein Höchstmaß an Prozesssicherhei
- Hohe Flexibilität durch die Kombinationsmöglichkeit mit VOLLMER CAF 310, CB 400 und CBF 400
DIE ANWENDUNG
Die VOLLMER Entwickler haben vorgearbeitet, damit Sie das Potenzial der CB 200 voll ausschöpfen können:
- Alle gängigen Zahngeometrien für die Metallbearbeitung inklusive Mehrflächenprogramm sind als Standard hinterlegt – bis hin zur Gruppenverzahnung
- Schleifgeschwindigkeit pro Fläche getrennt regelbar
- Individuelle Auswahl von Schrägschliffwinkel und Zahnhöhen
- Flexible Auswahl der Vorschubmodusarten: aushebende Vorschubklinke oder Schleppklinke für Varioverzahnu
IHRE WICHTIGSTEN VORTEILE AUF EINEN BLICK
- MEHR PRODUKTIVITÄT: Höchste Schleifleistung und optimierte Schärfergebnisse. Vorbildlicher Bedienkomfort.
- MEHR WIRTSCHAFTLICHKEIT: Viel Leistung zu äußerst wirtschaftlichen Konditionen.
- MEHR FLEXIBILITÄT: 4 CNC-Achsen. Alle gängigen Zahngeometrien in einem Umlauf bearbeiten – inklusive Gruppenverzahnung
Schärfmaschinen für Bandsägen // VOLLMER CB 200 CAF 310
CB 200: Technische Daten
| CB200 | |
|---|---|
| WERKSTÜCKDATEN | |
| BANDSÄGEBLÄTTER | |
| Bandsägeblätter mit Blattbreite | 9 - 210 mm |
| Bandsägeblätter mit Blattlänge | ≥ 6 m |
| Bandsägeblätter mit Stammblattdicke | ≥ 3 mm |
| ZAHNGEOMETRIE | |
| Spanwinkel | -20° - +35° |
| Freiwinkel | 0° - +20° |
| Schrägungswinkel | ≤ 45° |
| Zahnteilung | 4,2 - 100 mm |
| WERKZEUGDATEN | |
| GESCHWINDIGKEITEN | |
| Schleifgeschwindigkeit | 0.1 - 20 mm/s |
| SCHNITTSTELLEN | |
| Anschlusswert elektrisch | 5,7 kVA |
| KÜHLMITTELEINRICHTUNG | |
| Förderleistung (Pumpe) Kühlmittel Emulsion | 50 l/min |
| KÜHLMITTELEINRICHTUNG INTERN | |
| Kühlmittelbehälter | 140 l |
