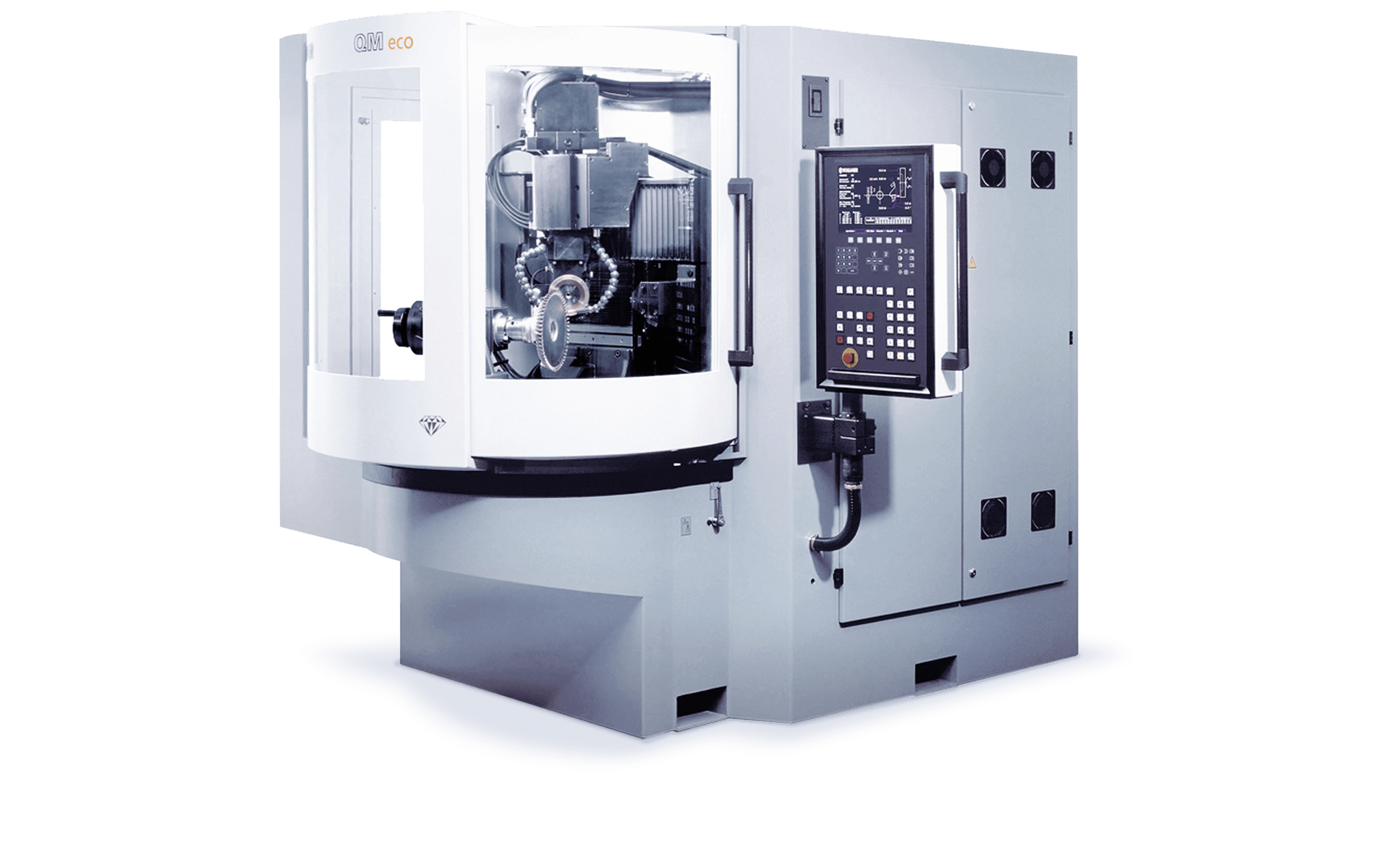

QM eco select Электроэрозионный станок с дисковым электродом-инструментом для обработки алмазных режущих инструментов

Высокоточная обработка алмазных режущих инструментов

VOLLMER QM eco select спроектирован для высокоточной обработки инструментов, прежде всего с пластинами из поликристаллического алмаза. Он выполняет строгие требования к геометриям режущих кромок, их расположению и точности алмазных инструментов.

Благодаря исключительно прочной и гибкой конструкции станка из полимербетона была достигнута высокая конструктивная жесткость. Обмер и электроэрозионная обработка на станке VOLLMER QM eco select выполняются за один проход. Благодаря пяти синхронно управляемым осям с ЧПУ и разработанному нами генератору обеспечивается максимальная производительность и превосходные результаты.

Ось E с ЧПУ

Благодаря оси E, которой оснащен VOLLMER QM eco select, выполняется поворот дискового электрода. Наряду с радиальными задними углами благодаря 5-осевому синхронному перемещению в профиле также могут обрабатываться боковые задние углы.

Качество проявляется в деталях

  • Лучшие результаты, высокая производительность электроэрозионного грубого шлифования
  • Гладкая поверхность при чистовом шлифовании с коэффициентом шероховатости Ra 0,2 мкм
  • Гибкость при обработке инструментов с индивидуальной геометрией
  • Модульная многопроцессорная система PMC, встроенное программное обеспечение для программирования с учетом условий эксплуатации
  • Диагностическая система для постоянного контроля работы станка
  • Генератор собственной разработки

Программные пакеты QM: с возможностью комбинирования

Различные программные пакеты дают возможность адаптировать QM eco select под конкретные требования. Станок в базовой комплектации может дооснащаться тремя пакетами расширения («Пакет для заточки режущих инструментов», «Пакет для профильной заточки», «Пакет для обработки пил»). Благодаря этой возможности станок QM eco select отличается исключительной экономической эффективностью и гибкостью в эксплуатации, т. к. дооснащение программными пакетами возможно в любое время.

БАЗОВЫЙ ПАКЕТ ПАКЕТ ДЛЯ ЗАТОЧКИ РЕЖУЩИХ ИНСТРУМЕНТОВ ПАКЕТ ДЛЯ ПРОФИЛЬНОЙ ЗАТОЧКИ ПАКЕТ ДЛЯ ОБРАБОТКИ ПИЛ
Базовое оснащение Пакеты расширения (доступно в виде опции)
Периферийная обработка фрез (концевых/фуговальных) Компактные режущие инструменты Программа периферийной обработки электродом по четырем траекториям Комплексная обработка по задней грани любых стандартных геометрий
Простая программа (линейная обработка по любым стандартным направлениям) Режущие инструменты для радиусной обработки   Комплексная обработка боковых граней любых стандартных геометрий
Электроэрозионная обработка круглых инструментов Обработка профильных режущих инструментов с врезанием
6-Zack/3-Zack (обработка с врезанием / перемещение по траектории) Обработка профильных режущих инструментов с перемещением по траектории
Комплексная обработка фрез (по периферии и с торца за один проход)

Технология

Автоматическое измерение и электроэрозионная обработка за один проход.

Для операций измерения и электроэрозионной обработки доступно множество программ. Любая стандартная программа дополняется специфическими параметрами и размерами инструмента.

Программное обеспечение

Продуманное программное обеспечение с особыми преимуществами.

Пока один инструмент обрабатывается, данные другого уже можно вводить в программу измерения и электроэрозионной обработки. После зажима этого инструмента программа запускает автоматический процесс. Во всех программах можно выбирать до четырех ступеней электроэрозионной обработки (каждая со своими параметрами): предварительная грубая шлифовка, грубая шлифовка, чистовая шлифовка, окончательная шлифовка.

Концепция управления

Просто, надежно и эффективно благодаря известному во всем мире меню VOLLMER.

Концепция управления VOLLMER: быстрый и простой способ добиться максимальной эффективности. Успешно используемый во всем мире интерфейс с меню VOLLMER обеспечивает быстрое программирование, короткое время на изучение и гибкое время работы обслуживающего персонала. Вся система управляется всего одним контроллером, а безошибочность ввода обеспечивается благодаря эффективной графической поддержке.

Преимущества

  • Оптимальное соотношение «цена-производительность»
  • Возможен индивидуальный выбор программных пакетов, благодаря чему оптимально подходит для новичков
  • В любое время возможна доустановка пакетов расширения
  • 5 синхронно перемещаемых осей с ЧПУ
  • Специальный искровой генератор VOLLMER для обработки алмазных режущих инструментов (PCD)
  • Широкий выбор сервисных услуг
  • Знакомая концепция управления VOLLMER
  • Надежная технология на основании более чем 20-летнего опыта электроэрозионной обработки PCD

Электроэрозионный станок для алмазных режущих инструментов (PCD) // VOLLMER QM eco select
