MASZYNY DOSTĘPNE Z MAGAZYNU Maszyny nowe & używane

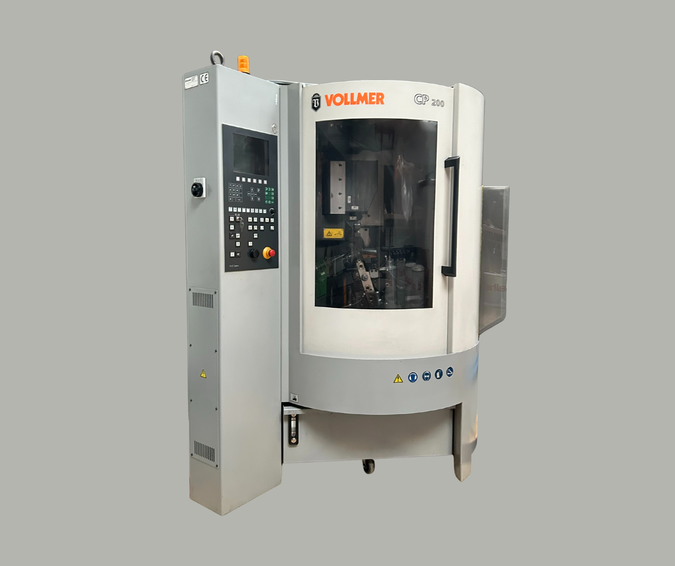

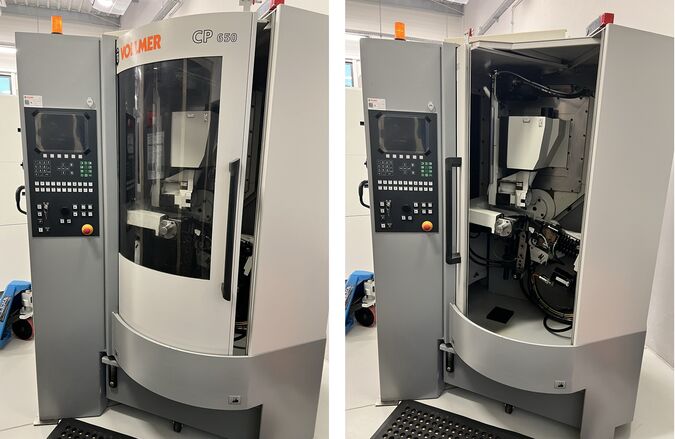

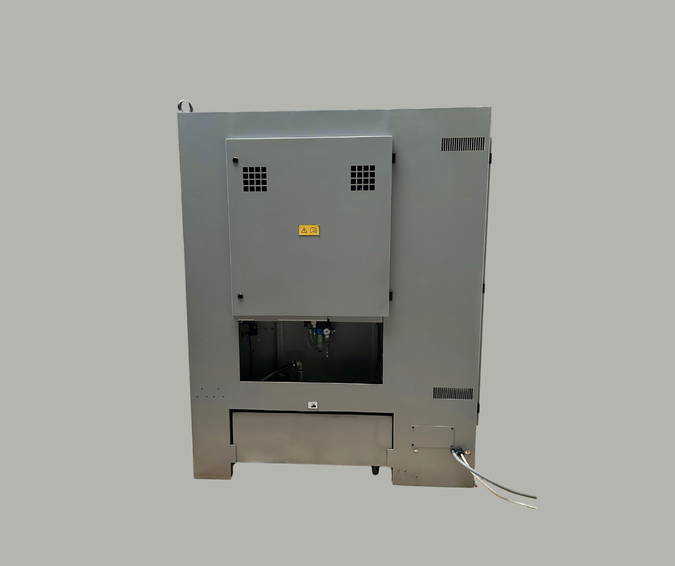

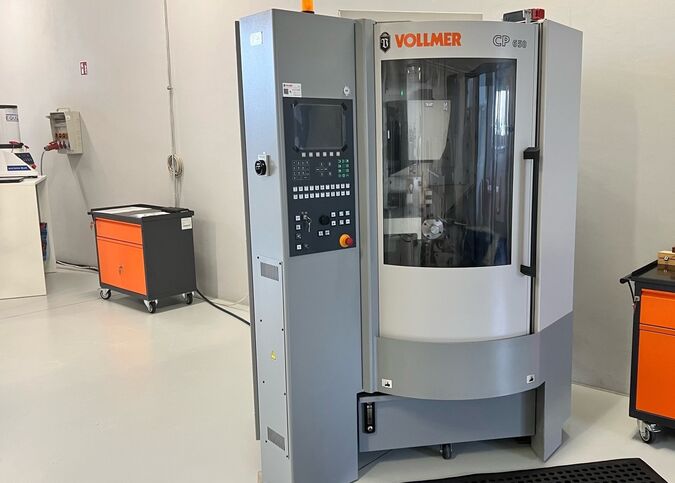

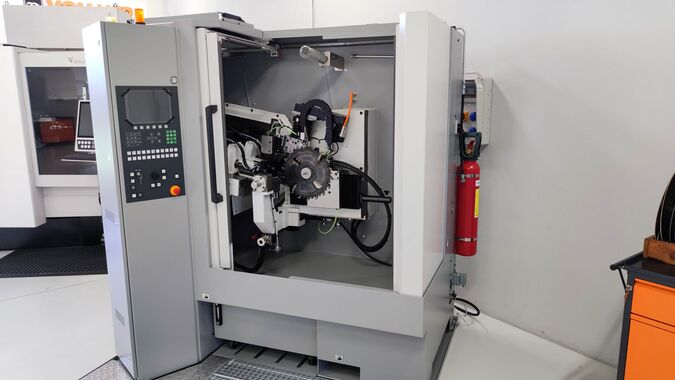

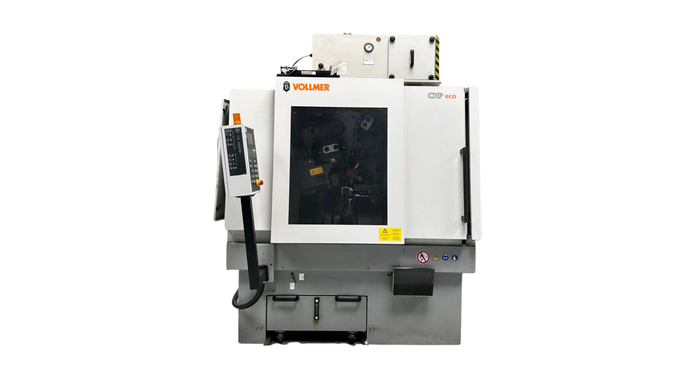

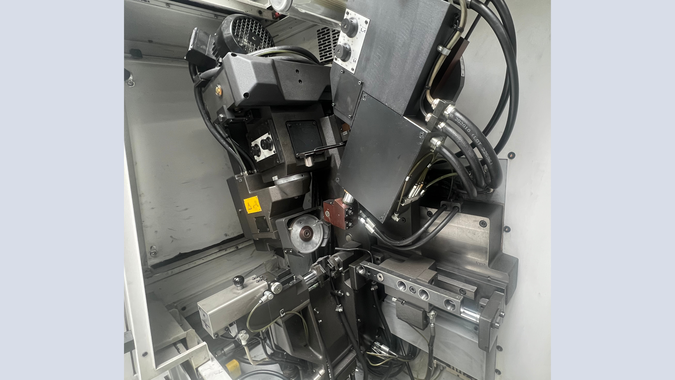

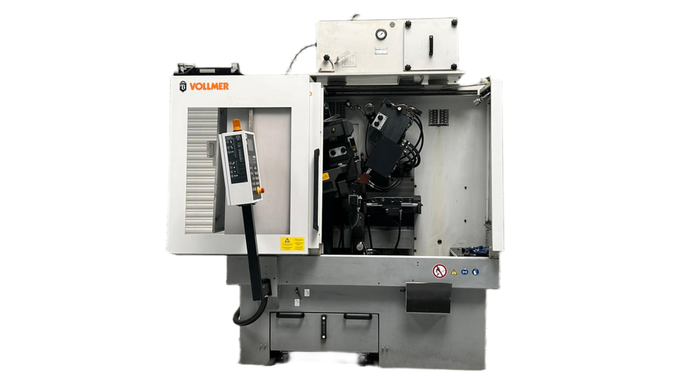

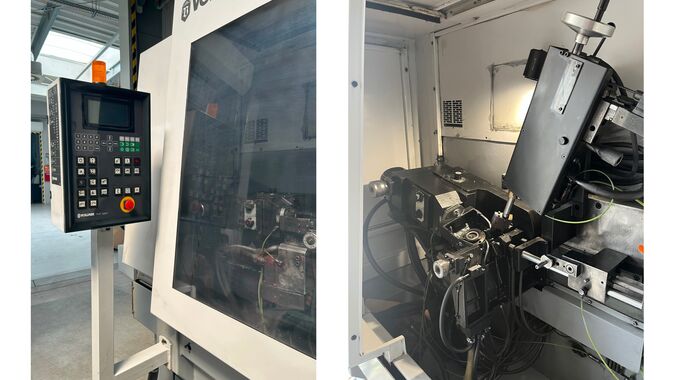

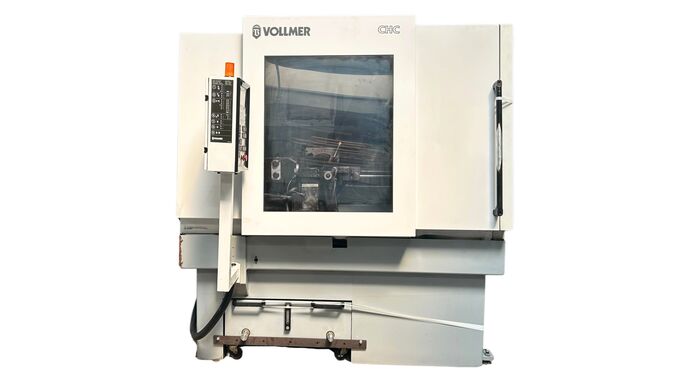

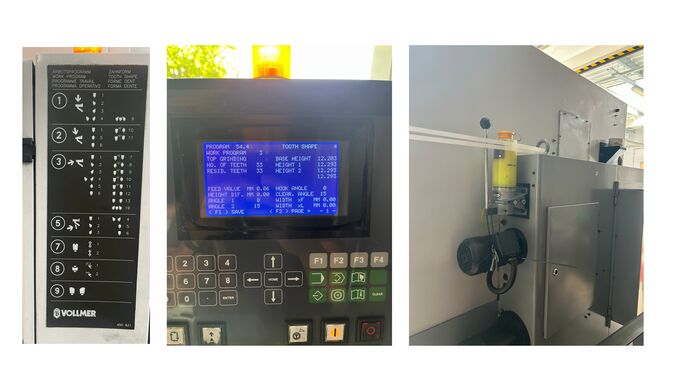

CNC szlifierka do ostrzenia pił tarczowych z zębem HM. Konfiguracja maszyny: do pracy w emulsji wodnej.

Podstawowe dane techniczne:

4 osie CNC / ostrzenie pił z zakresu Ø80 to 650 mm / otwór pił minimalnie Ø 10 mm /

maksymalna grubość pił 5 mm

/ podziałka zęba 6 to 100 mm

/ kąt natarcia -10 do +30 °

/ kąt przyłożenia 5 to 25 °

/ fazowanie (przyłożenie) do 45 °

/ fazowanie (natarcie) do 15 °

/ maksymalny dyferencjał zębów -bez ograniczenia

/ prędkość podawania zęba do 20z/min

/ przystosowana do pracy w emulsji wodnej,

Maszyna objęta promocją z rocznika 2020. Dostępność: luty/marzec 2021.

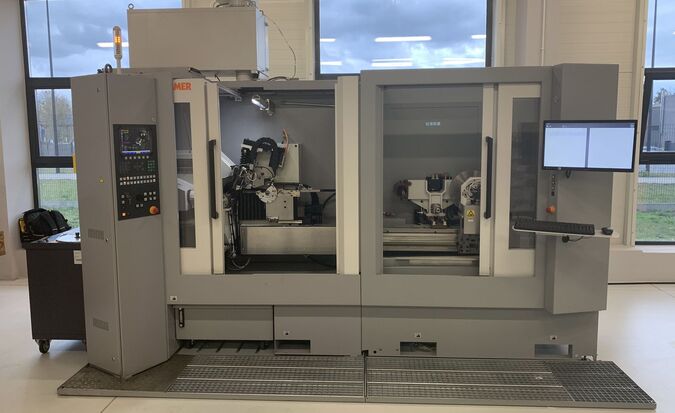

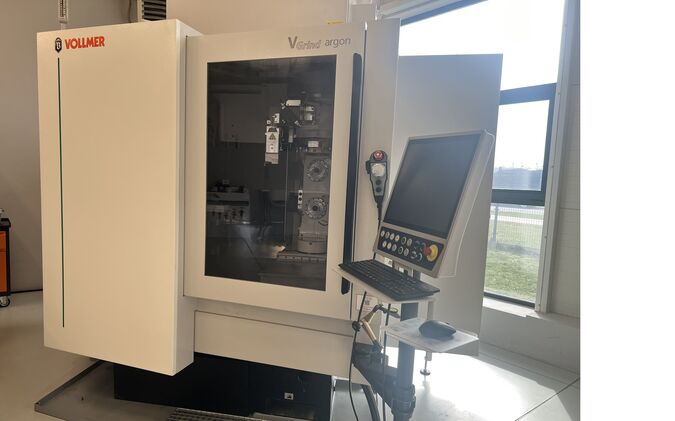

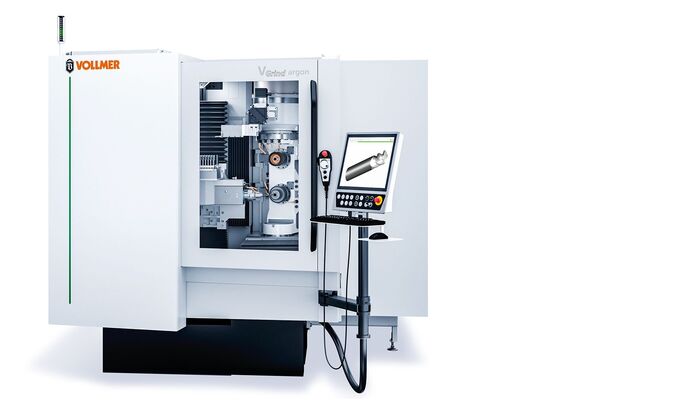

Specyfikacja:

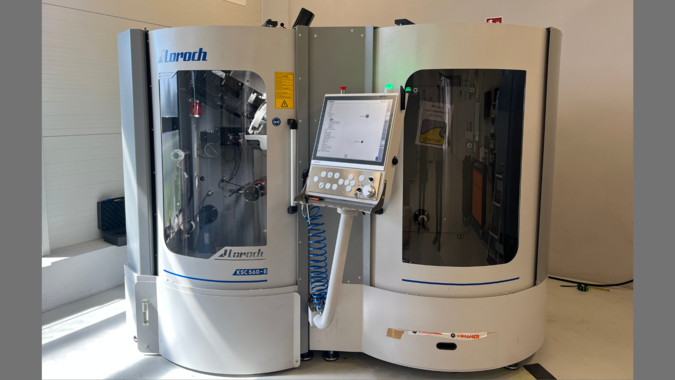

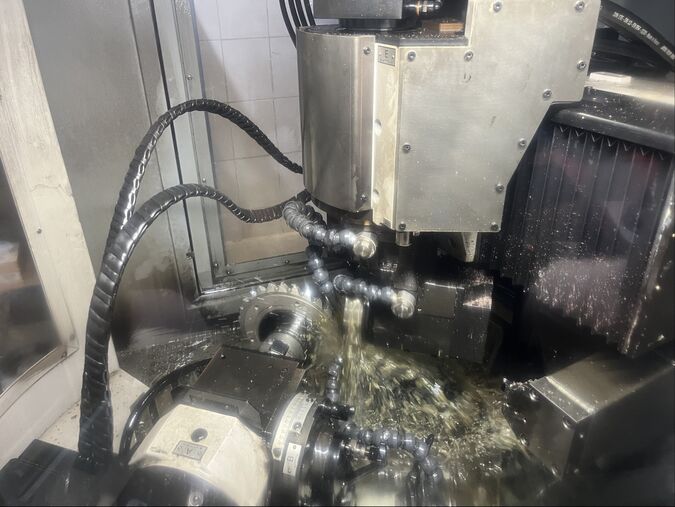

/ produkcja i ostrzenie narzędzi obrotowych HM do średnicy Ø100mm: frezy, wiertła, rozwiertaki,

/ maksymalna średnica uchwytu narzędzia Ø20mm (opcja: Ø32mm),

/ dwa wrzeciona napędzane silnikiem 11kW (23kW mocy szczytowej),

/ korpus maszyny: beton polimerowy,

/ szklane skale osi X, Y, Z.

/ zwiększone obroty (do 1 000 RPM) osi A do szlifowania na okrągło,

/ system mocowania uchwytu SK50,

/ kontrola: NUMROTOplus(R), obsługa w języku polskim,

/ wewnętrzny paletowy magazyn na narzędzia trzpieniowe do maks.40 szt w zależności od średnicy narzędzia,

Wysposażenie:

/ oprogramowanie do pełnej symulacji 2D i 3D,

/ uchwyt narzędzia: Schunk Ø20mm,

/ zestaw tulei redukcyjnych: 3- 16mm,

/ 2x uchwyty na ściernice HSK 50 L60 i L100 (GDS),

/ instalacja do pracy w oleju z możliwością współpracy z zewnętrznym systemem filtracji,

/ system filtracji oleju Knoll microPur 120 z aktywną chłodziarką,

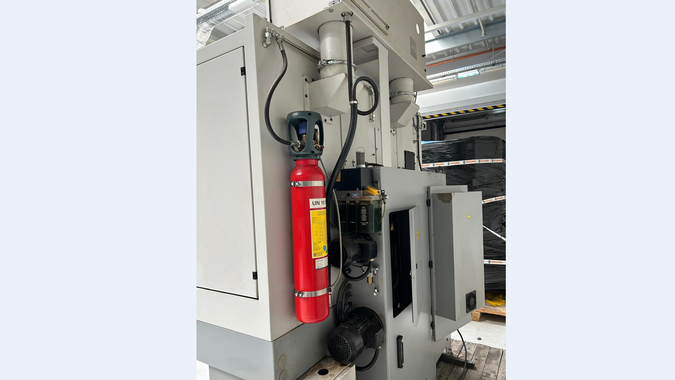

/ automatyczny system gaśniczy,

/ dotykowy panel kontrolny,

Maszyna dostępna z magazynu Vollmer Polska, objęta promocją specjalną na 111- lecie firmy VOLLMER.

Konfiguracja wpełni wyposażonej maszyny gotowej do pracy: z filtracją, olejem, ściernicami, uchwytami, paletą na narzędzia (Ø10mm: do 28 sztuk),

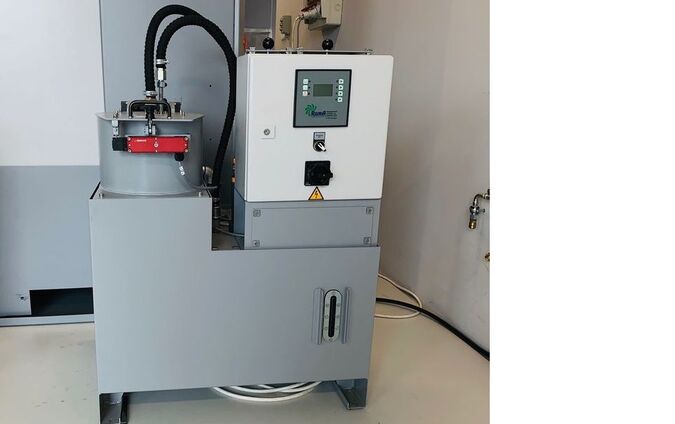

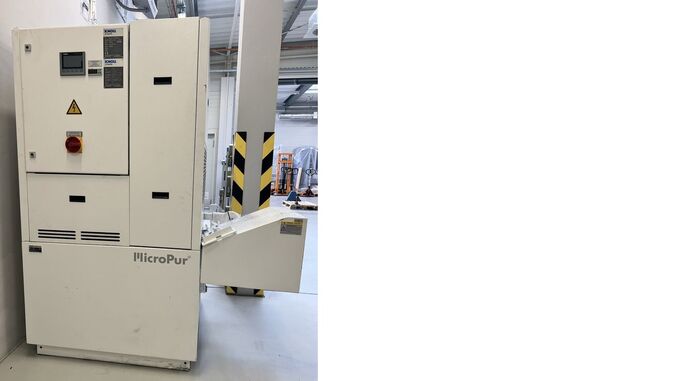

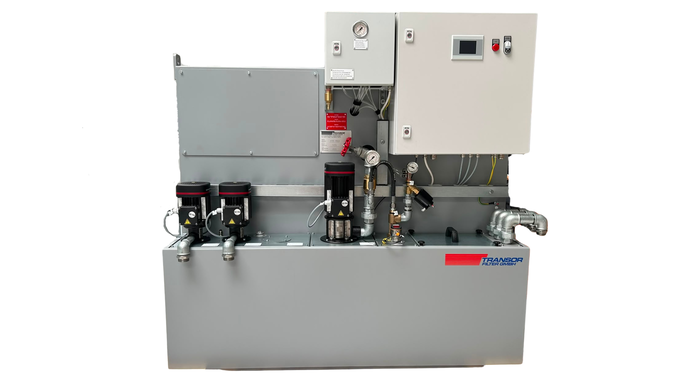

Stanowisko filtracji chłodziwa olejowego i emulsyjnego.

/ stopień filtracji do 1um/ 3um/ 5um ze skutecznością ok 99%,

/ przyłącza: 1/1-2",

/ zastosowanie: szlifierka klasy Vollmer CP/CHC/CHP/CX,

/ nie wymaga stałego podłączenia do zbiornika maszyny, nie wymaga modyfikacji maszyny,

/ wydajność filtracji do 10/min,

/ spodziewany czas pracy bez wymiany filtrów do 12 miesięcy,

/ waga ok 130 kg

/ wymiary 510x 740x 690 mm,

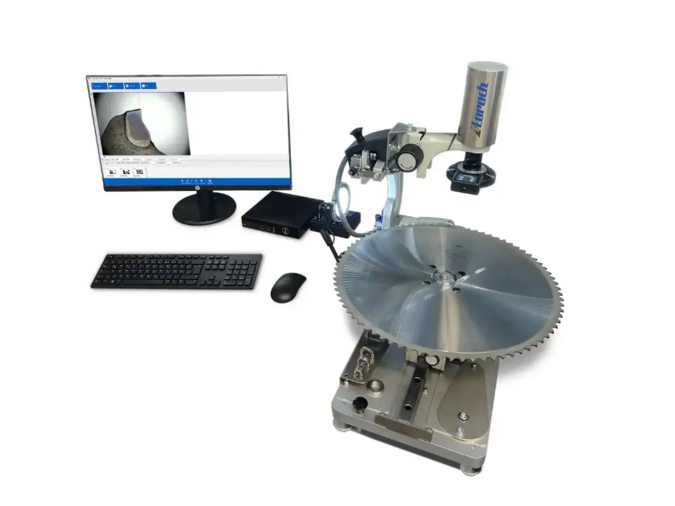

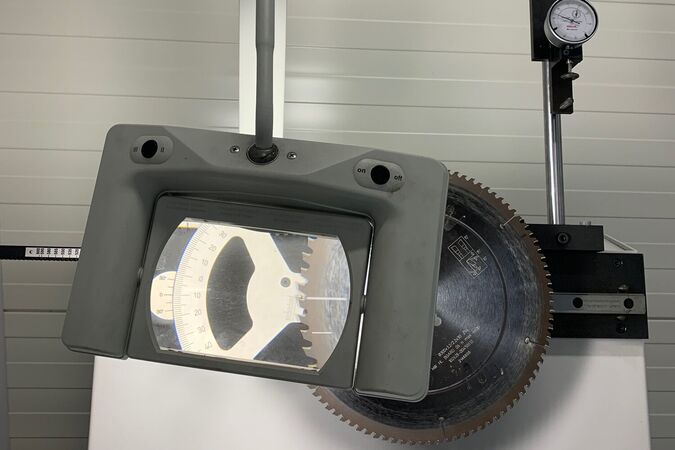

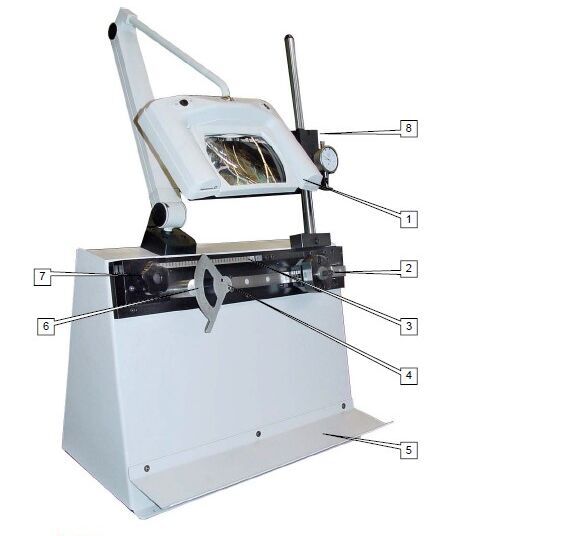

Przyrząd pomiarowy do kontroli geometrii pił HM i HSS.

Podstawowe dane techniczne:

/ średnice pił Ø40- 700mm

/ tuleje na otwory pił: Ø8, 16, 22, 27, 32 i 40mm (inne- opcja),

/ pomiar kąta natarcia, przyłożenia, różnicy wysokości, wysokości zęba, podziału zęba, profilu wrębu zęba, fazki, łamacza wióra itd.

/ maksymalna rozmiar detalu 15x 8 mm z 20x powiększeniem,

/ zoom: 20, 30, 60, 100, 125 oraz 145x

/ zawiera laptop z oprogramowaniem Windows 10 (możliwa redukcja ceny przy własnym PC),

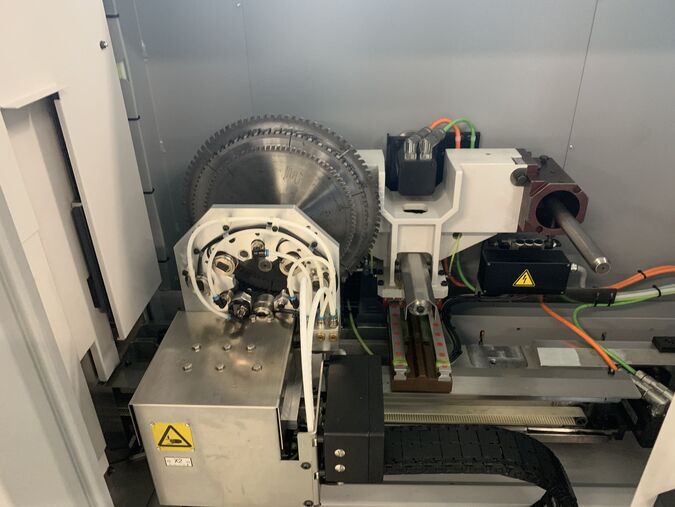

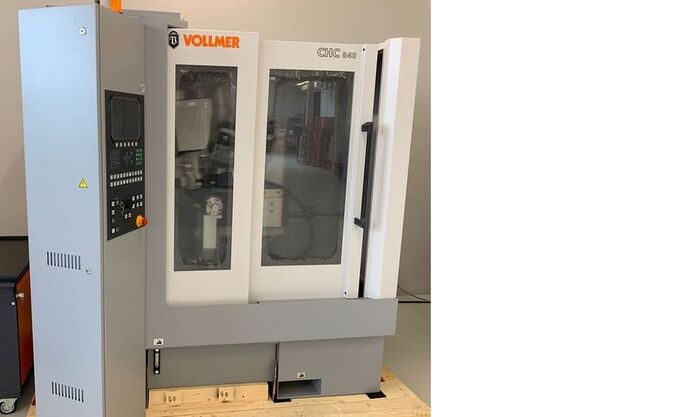

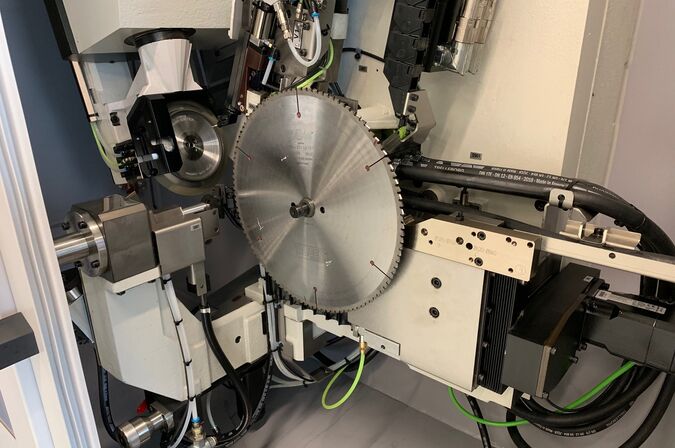

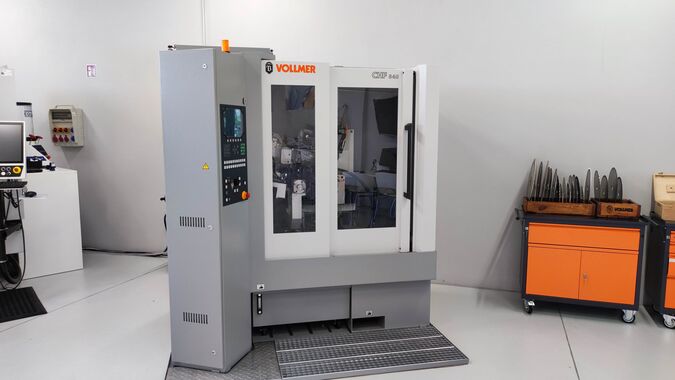

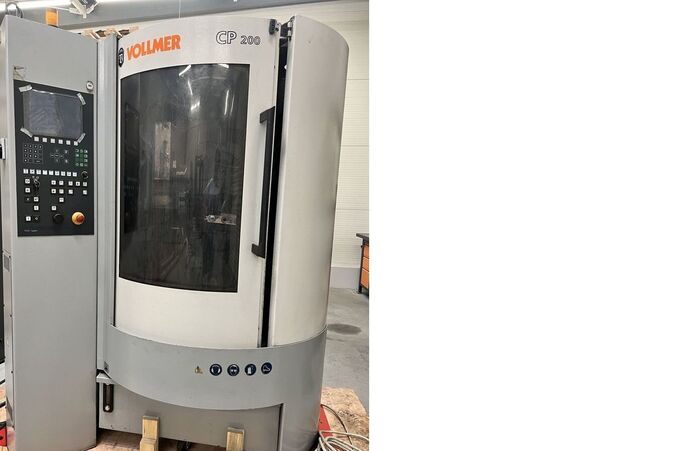

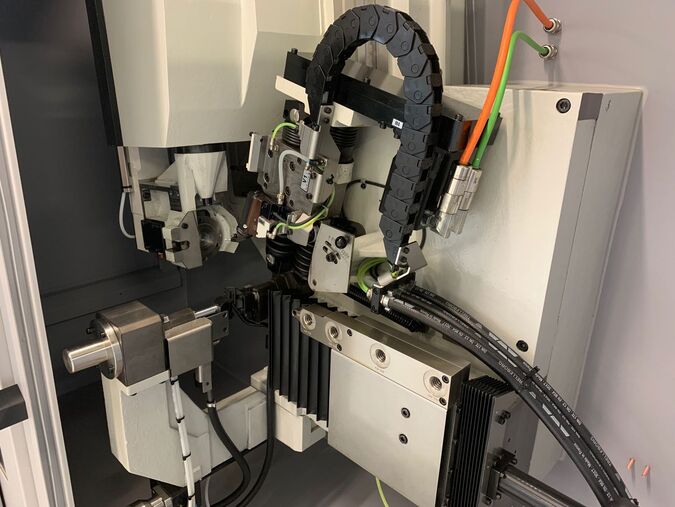

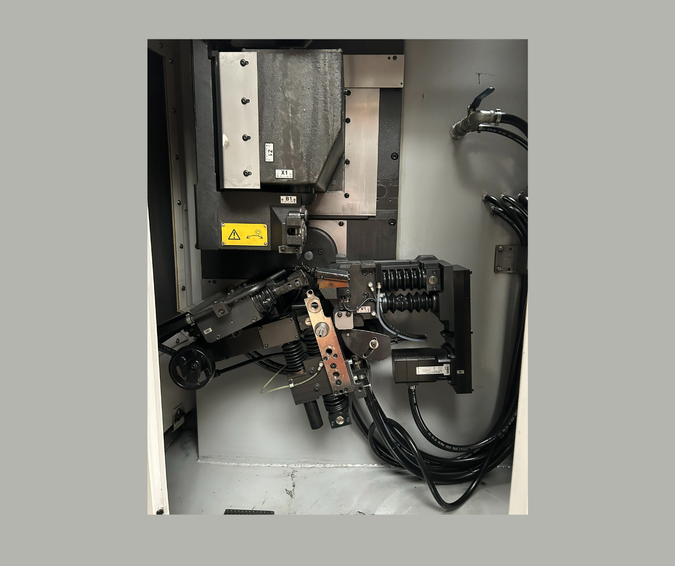

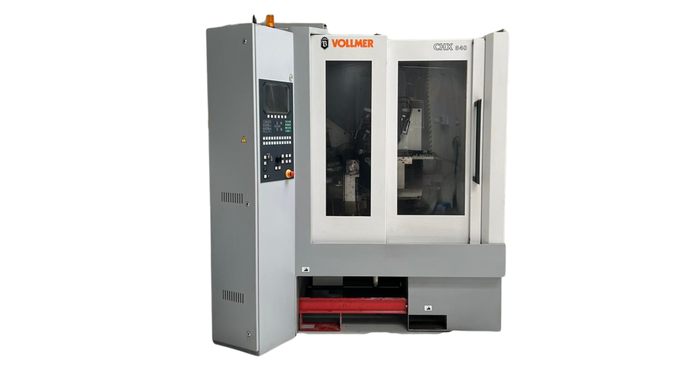

CNC szlifierka do ostrzenia pił tarczowych z zębem HM. Konfiguracja maszyny: do pracy w oleju z zintegrowanym systemem filtracji oleju.

/ automatyczne ostrzenie kąta natarcia i przyłożenia wraz z automatycznym załadunkiem pił (robot HS)

/ średnice ostrzonych pił:

         w trybie automatycznym Ø140- 530mm

         z załadunkiem manualnym i automatycznym pomiarem piły Ø140- 840mm

         z załadunkiem manualnym bez automatycznego pomiaru piły Ø80- 840mm

/ minimalny otwór pił Ø10mm,

/ grubość korpusu piły do 8mm,

/ podziałka zęba do 100mm (opcja do 180mm),

/ kąt natarcia -30˚ do 40˚, z przystawką do pił wklęsłych -10° do 25°,

/ kąt przyłożenia do 45º,

/ kąt ukosu od przyłożenia do 15º,

/ różnica wysokości zęba- bez limitu,

/ ściernice Ø125x 32mm dla kąta przyłożenia, Ø175mm dla kąta natarcia.

/ wrzeciono 1.1kW z regulacją obrotów,

STANDARDOWE WYPOSAŻENIE:

/ panel kontrolny z wyświetlaczem LCD- kolor,

/ automatyczne ustawianie się głowicy do zadanego kąta natarcia i przyłożenia,

/ preselekcja kierunku obrotów wrzeciona.

/ automatyczna zmiana kierunków obrotu wrzeciona,

/ prędkość ostrzenia oraz ścieżka ostrzenia regulowane bezstopniowo,

/ flansza mocująca dla zestawu ściernic,

/ uchwyt na piły dla załadunku automatycznego Ø140- 370mm

/ doposażenie: akustyczny system pomiarowy piły, kompletna instalacja do pracy w oleju, zewnętrzny filtr oleju,

/ magazyn pił na ok 25 sztuk z automatycznym załadunkiem,

WYPOSAŻENIE DODATKOWE MASZYNY:

/ oprogramowanie do ostrzenia geometrii pił do metalu,

/ oprogramowanie i osprzęt do nacinania łamacza wióra,

/ oprogramowanie do automatycznego szlifowania gniazd,

/ oprogramowanie do ostrzenia dowolnych sekwencji uzębień pił,

/ zewnętrzny system filtracji oleju VMZ 140 Ruma,

CNC szlifierka do ostrzenia pił taśmowych rozwieranych, stelitowanych, bimetalicznych, z zębem węglikowym do szerokości 100mm.

Podstawowe dane techniczne:

/ sterowanie: dwie osie CNC

/ ściernice 14F1, diamentowa i borazonowa, 200x 32mm, max. szerokość 3mm (R=1.5mm)

/ ostrzenie pił bimetal- z przyłożenia, ostrzenie pił HM- z natarcia, ze zmienną podziałką,

/ ostrzenie pił CV i HSS- kompletny profil (tylko stała podziałka zęba)

/ zakres szerokości ostrzonych pił 8- 100mm

/ podziałka zęba 3- 45mm

/ wysokość zęba maks. 18mm

/ grubość taśmy 0,5- 3mm

/ kąt natarcia -10 st, do +25st

/ wydajność ok 100- 500 mm/min

/ wymagane zasilanie: powietrze 6 bar, 33 l/min

/ wyposażona w wyciąg z bębnami do podporu pił o długości do ok 7 000mm (opcja do 15 000mm)

/ 1 ściernica CBN lub DIA 200x 32mm
