VOLLMER VGrind 340S: DOMINIO DE TODOS LOS PUNTOS CONVENCE HASTA EN EL MÁS MÍNIMO DETALLE

CONCEPTO DE PARED

Estructura muy rígida y compacta con una óptima accesibilidad y visión general para el usuario.

MECANIZADO A VARIOS NIVELES

Dos husillos de afilado dispuestos en vertical con el juego de muelas de afilado en el punto de giro del eje C. Tiempos principales reducidos gracias a un menor recorrido de los ejes lineales.

MODERNO CONCEPTO DE PANEL DE MANDO

Ajustable en altura, con pantalla táctil, pantalla de 19“ y visibilidad óptima de los espacios de mecanizado.

NUMROTOplus®

El software probado y de manejo intuitivo con simulación en 3D de la herramienta y la máquina, en combinación con un sistema de control de colisión.

CAMBIADOR DE MUELAS ABRASIVAS

Disfrute de una flexibilidad aún mayor en sus procesos de fabricación: con ocho juegos de muelas abrasivas HSK-50. Ambos husillos de afilado pueden equiparse de forma flexible.

AUTOMATIZACIÓN

Por ejemplo, con el almacén de palés HP 160 de VOLLMER o el robot de brazo libre HPR 250 para una mayor capacidad y flexibilidad.

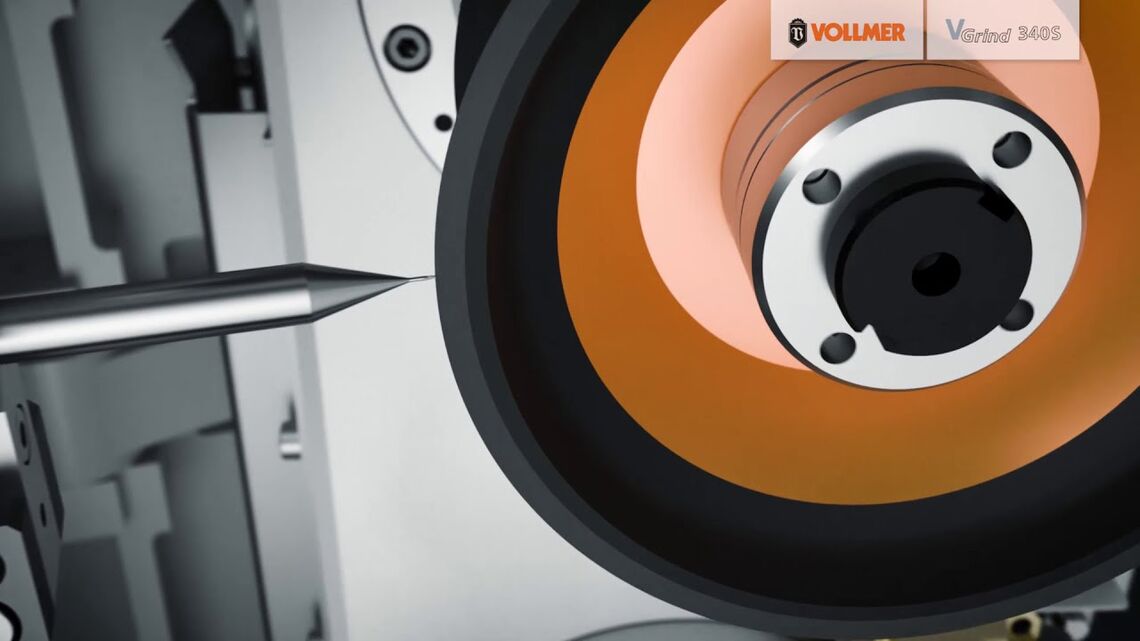

GRAN PRECISIÓN EN LA ESCALA MÁS PEQUEÑA

Su mecanizado vertical a varios niveles la convierte en referencia. Ahora, la precisión y la eficiencia de la gama VGrind también están disponibles para herramientas de metal duro integral con simetría de rotación en un rango de 0,3 a 12,7 mm. La VGrind 340S: una afiladora de 5 ejes dotada de todos los atributos necesarios para una fabricación de herramientas moderna. Y con detalles inteligentes para producir formatos pequeños. Además, los nuevos motores lineales en los ejes X, Y y Z mejoran claramente el rendimiento. El resultado: una precisión aún mayor. Una calidad superficial aún mejor.

LA APLICACIÓN

La VGrind 340S ha sido concebida para la producción de brocas y fresas de metal duro con un diámetro de 0,3 a 12,7 mm. La enorme flexibilidad gracias a la posibilidad de cambiar ambos paquetes de muelas abrasivas, los tiempos de cambio reducidos gracias al sistema de guiado positivo y las útiles opciones de automatización proporcionan las condiciones óptimas para una producción eficiente y de alta calidad.

EL CONCEPTO DE LA MÁQUINA

Precisión y eficiencia al cuadrado gracias a los dos husillos de afilado dispuestos verticalmente, el principio que también sigue la VGrind 340S. Se han añadido prácticos detalles y opciones para mecanizar radios pequeños. El resultado: tolerancias mínimas y perfección máxima.

Afiladora CNC de 5 ejes con una innovadora cinemática
Dos husillos de afilado colocados uno encima del otro, con el juego de muelas abrasivas situado en el punto de giro del eje C, proporcionan unos resultados de gran precisión
Gracias a la disposición en vertical de los husillos se elimina el famoso problema con los cojinetes fijos y los cojinetes sueltos
Los nuevos motores lineales sin desgaste en los ejes X, Y y Z no solo garantizan una calidad duradera y homogénea y costes de mantenimiento menores, sino que además son la clave para obtener una mejor calidad superficial
Innovador concepto de pared con máxima rigidez y una excelente amortiguación gracias al hormigón polímero
Con luneta de mango de serie para obtener una calidad óptima de la marcha concéntrica en la herramienta, así como reglas lineales para una precisión aún mayor
Efectivo concepto de refrigeración de los motores y husillos para una mejor estabilidad térmica, y potencia y precisión duraderas
Los dos husillos pueden equiparse con distintos juegos de muelas abrasivas. La opción de automatización favorece el reequipamiento perfecto de los husillos

Opciones de automatización flexibles para las herramientas de metal duro
Husillo de afilado disponible como accionamiento de motor o accionamiento por correa
Cambio automático de juegos de muelas abrasivas con suministro de refrigerante incluido para una productividad óptima
Compensación automática de la pinza como solución durante el proceso: máxima precisión en la carga y descarga de herramientas y casquillos reductores para un menor desgaste y una marcha concéntrica óptima
Rectificadora interna de las muelas abrasivas: para una marcha concéntrica y una marcha plana siempre óptimas
Palpador de disco: medición de las muelas abrasivas y control de desgaste dentro de la máquina
Cambio automático de los casquillos intermedios con bayoneta
La unidad de lijado automática posibilita la apertura del revestimiento abrasivo durante la producción
Cambio simultáneo del paquete de muelas abrasivas y de la herramienta en combinación con el almacén de palés HP 160 para reducir los tiempos tecnológicos auxiliares durante la carga.

EL CONCEPTO DE USO

A fin de aprovechar todo el potencial que ofrece la VGrind 340S es imprescindible contar con un manejo intuitivo y sencillo. Este está garantizado comenzando por el pupitre de mando, que está colocado de tal forma que siempre se ve perfectamente no solo la pantalla LCD, sino también la zona de trabajo. Asimismo, el manejo mediante el teclado o la pantalla táctil permite un mecanizado preciso de la herramienta. La rueda de maniobra multifunción, por su parte, proporciona aún mayor flexibilidad: se puede situar libremente en la caja y sirve para ajustar el eje deseado independientemente del panel de mando. Resumiendo: con la VGrind 340S conseguir unos resultados óptimos es un auténtico placer.

MANEJO ERGONÓMICO

Pupitre de mando ajustable en altura y orientable
Rueda de maniobra multifunción variable, visión óptima de la máquina
Fácil acceso a los husillos de afilado

SOFTWARE NUMROTOplus®

VOLLMER se ha decantado de forma consciente por un sistema sólido ya establecido en el mercado. La interfaz estructurada de forma lógica garantiza un manejo intuitivo. Con sistemas de programación establecidos pueden producirse y afilarse una gran variedad de herramientas. De esta manera, puede modificarse cualquier detalle de cada una de las herramientas y adaptarse a las necesidades individuales. Todo en una imagen: gracias a la perfecta representación en 3D de la herramienta y la máquina. Y, gracias al sistema de control de colisión, se sentirá mucho más seguro.

// Sistema de software probado NUMROTOplus®

Desarrollar
Simular
Controlar
Producir
Medir
Rectificar
Documentar

AUTOMATIZACIÓN

Uno de los factores clave en la moderna producción de herramientas es la automatización de los procesos de trabajo. Por ello, la VGrind 340S cuenta con útiles opciones de equipamiento que le permitirán fabricar grandes lotes de herramientas pequeñas de forma más precisa, rápida y segura.

Con las opciones de automatización disponibles, la VGrind 340S se puede adaptar óptimamente a sus requisitos.

Almacén de palés HP 160 con palés compactos y cuchara doble para garantizar un cambio rápido entre tiempos de mecanizado breves. Para la alimentación rápida de hasta 900 herramientas.
Robot de brazo libre HPR250: permite el mecanizado automático de herramientas con diferentes diámetros de vástago. Para una capacidad aumentada y aún más flexibilidad.

Siempre la muela abrasiva adecuada sin necesidad de operaciones manuales: la automatización óptima para ocho juegos de muelas abrasivas. Si se desea, se pueden incluir inyectores de líquido refrigerante en los dos husillos de afilado. Una aportación más a la productividad de sus instalaciones.
