EFFIZIENZ HOCH ZWEI: VOLLMER VGRIND 360 HARTMETALLWERKZEUGE CLEVERER FERTIGEN!





Produktivität und Präzision für HM-Werkzeuge auf hohem Level

Mit der VGrind 360 präsentiert VOLLMER eine 5-Achs-Schleifmaschine für die Produktion von Hartmetallwerkzeugen im Durchmesser bis zu 100 mm.
Eine Besonderheit ist das wegweisende Prinzip der Mehr-Ebenen-Bearbeitung: Die Werkstücke können an zwei vertikal angeordneten Schleifspindeln bearbeitet werden – im optimalen Drehpunkt der C-Achse.

  • Innovative Kinematik
  • Neues Wandkonzept
  • 3D-Software NUMROTOplus®
  • Modernes Bedienpultkonzept
  • Optional: Werkzeug- und Werkstückautomatisierung

Hartmetall-Bohrer und -Fräser produzieren

Mit der VGrind 360 können Hartmetall-Bohrer und -Fräser mit einem Durchmesser bis zu 100 mm produziert werden.

Profitieren Sie von besten Voraussetzungen für eine effiziente und hochqualitative Fertigung: enorme Flexibilität dank der Wechselmöglichkeit beider Schleifscheibenpakete, reduzierte Wechselzeiten durch das zwangsgeführte System und sinnvolle Automatisierungsoptionen.

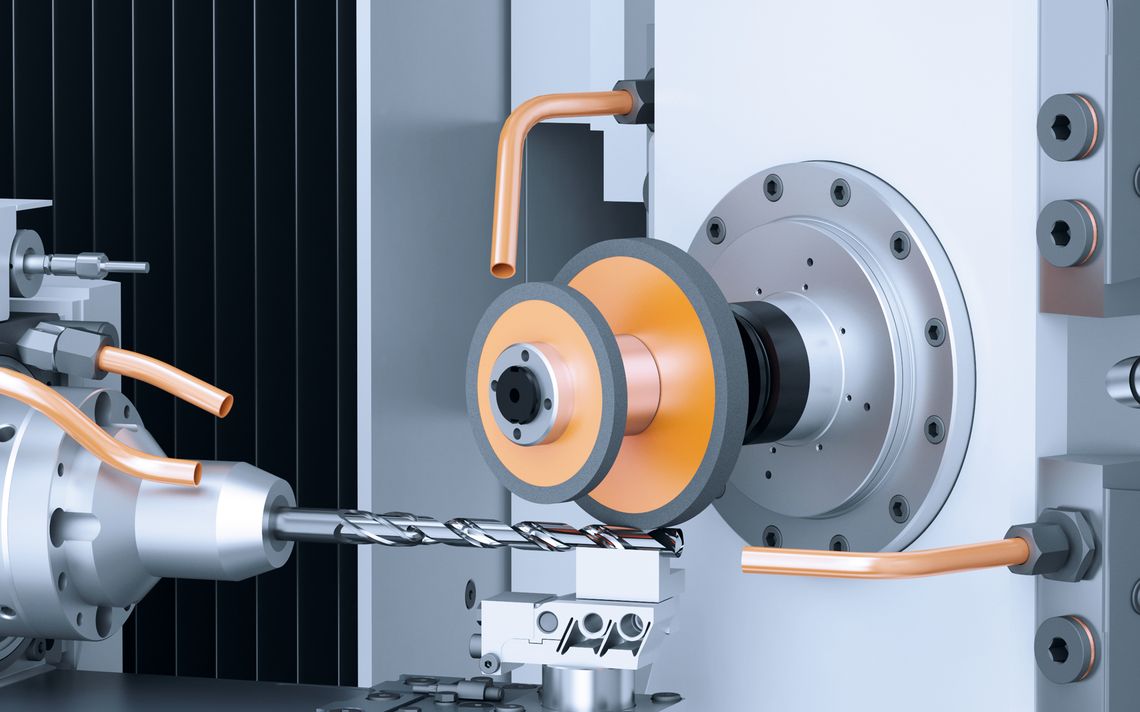

So kommt Präzision für Hartmetall-Werkzeuge auf Hochtouren

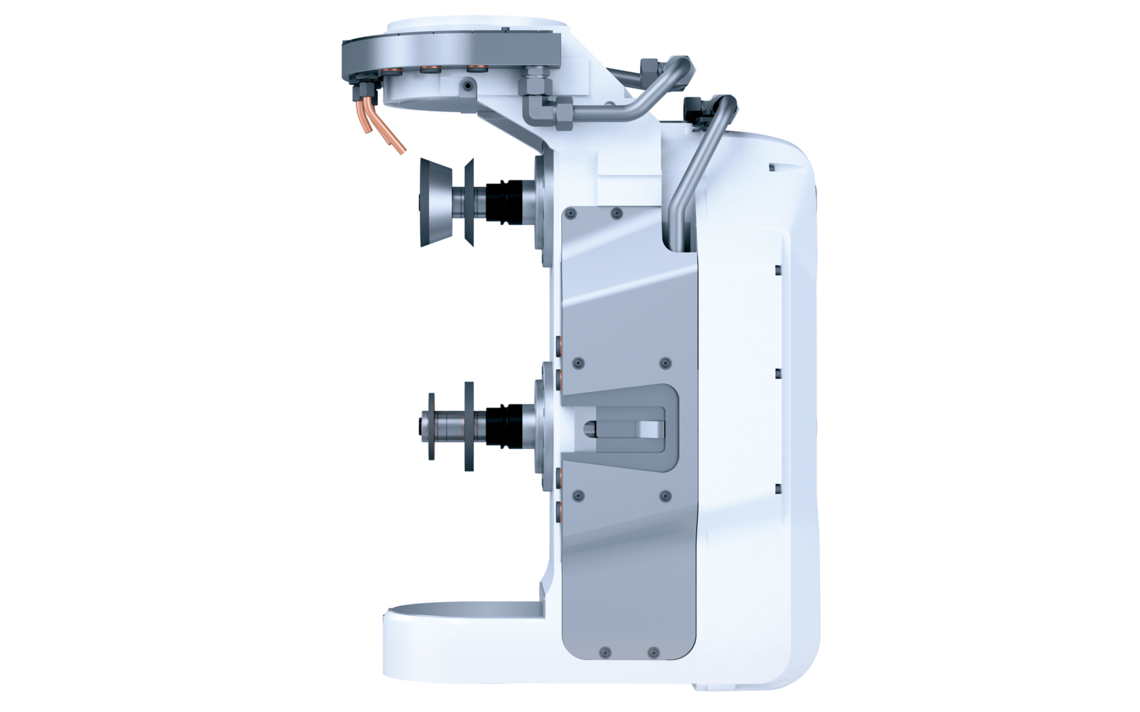

Die VGrind 360 ist die weltweit erste Schleifmaschine für HM-Werkzeuge mit zwei vertikal angeordneten Schleifspindeln.

Der Schleifscheibensatz der Schleifspindeln liegt im Drehpunkt der C-Achse, was für hochpräzise Schleifergebnisse sorgt. Aufgrund der kurzen Fahrwege der Linearachsen und Schwenkbereiche überzeugt das Maschinenkonzept zusätzlich durch enorme Effizienz.

Ein weiteres Plus ist das effektive Kühlkonzept der Motoren und Spindeln – für eine höhere thermische Stabilität und dauerhafte Leistung.

Voll im Bild durch perfekte 3D-Darstellung

FORTSCHRITTLICHER AUFBAU – BEWÄHRTE STEUERUNG: NUMROTOplus® INSIDE

Um dem Bediener die Arbeit zu erleichtern, hat sich VOLLMER mit NUMROTOplus® bewusst für ein ausgereiftes, im Markt etabliertes System entschieden. Mit einer logisch strukturierten Oberfläche für ein intuitives Handling sowie mit einer perfekten 3D-Darstellung von Werkzeug und Maschine für eine optimale Übersicht.

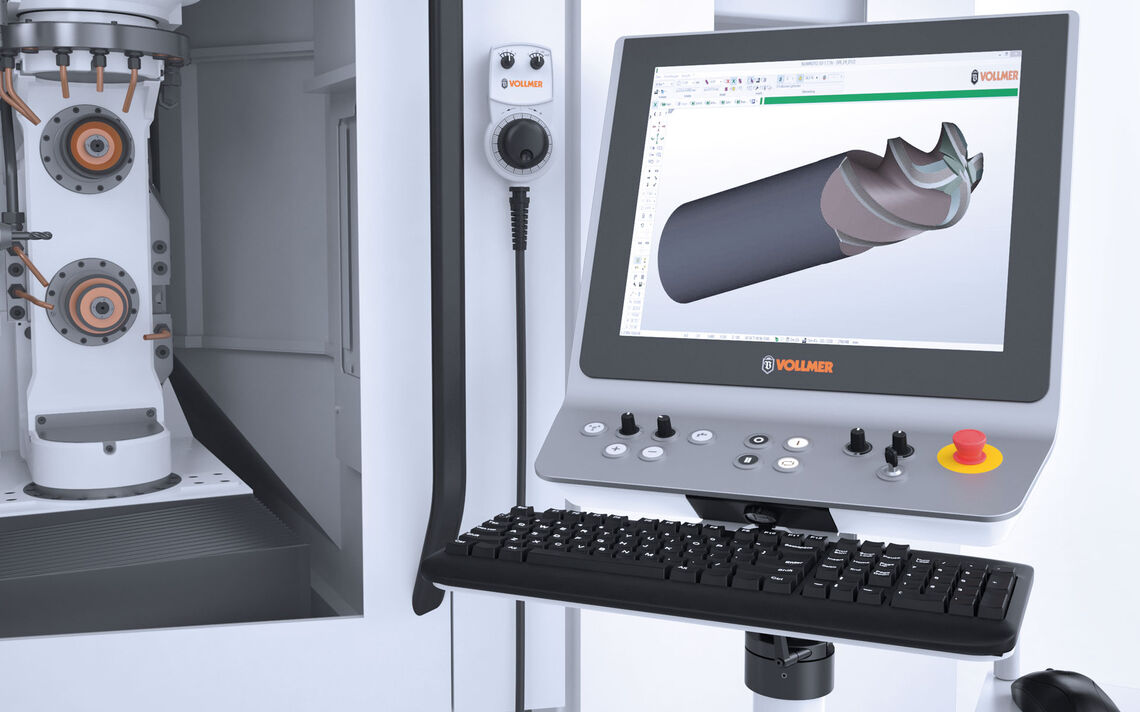

Apropos Übersicht: Die beginnt schon direkt vor der VGrind 360. Denn das neue VOLLMER Bedienpult ist so positioniert, dass man sowohl das LCD-Display als auch den Arbeitsbereich immer im Blick behält.

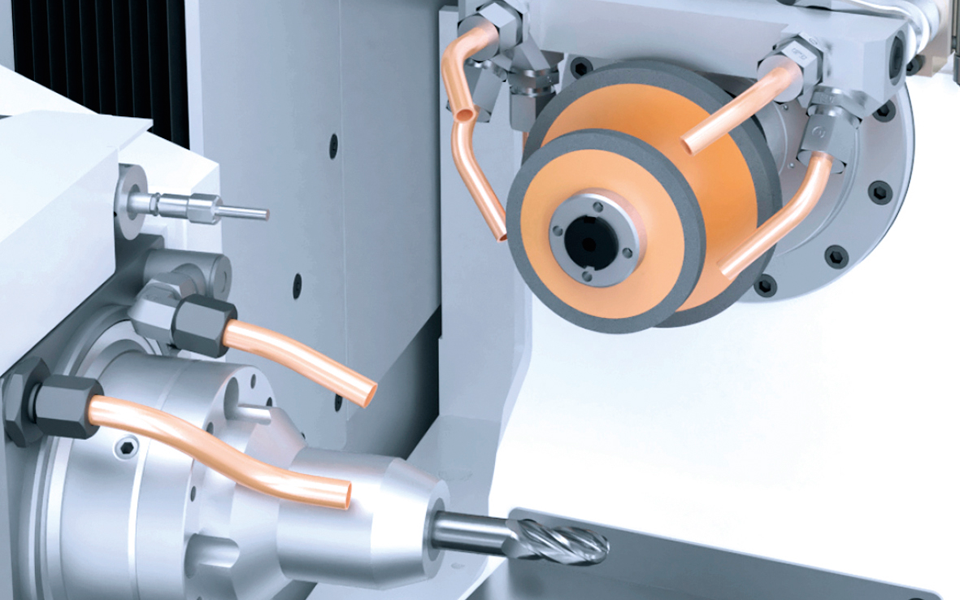

KÜHLMITTELDÜSEN

Automatisches Wechseln der Schleifscheibensätze inklusive Kühlmittelzuführung für eine optimale Produktivität

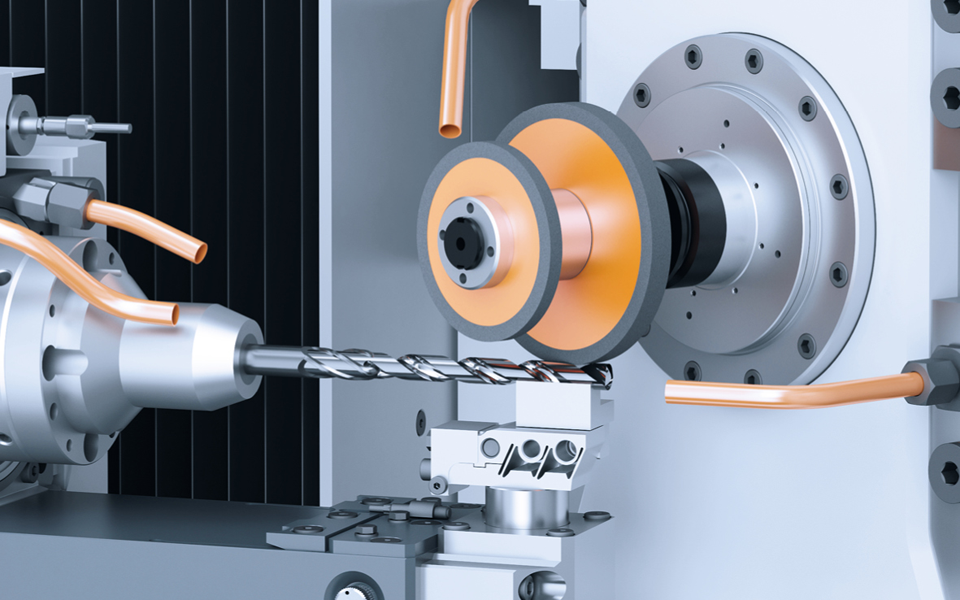

LÜNETTE

Stabile, flexibel einstellbare Lünette mit automatischem Hub sorgt für ein optimales Schleifergebnis bei längeren Werkstücken

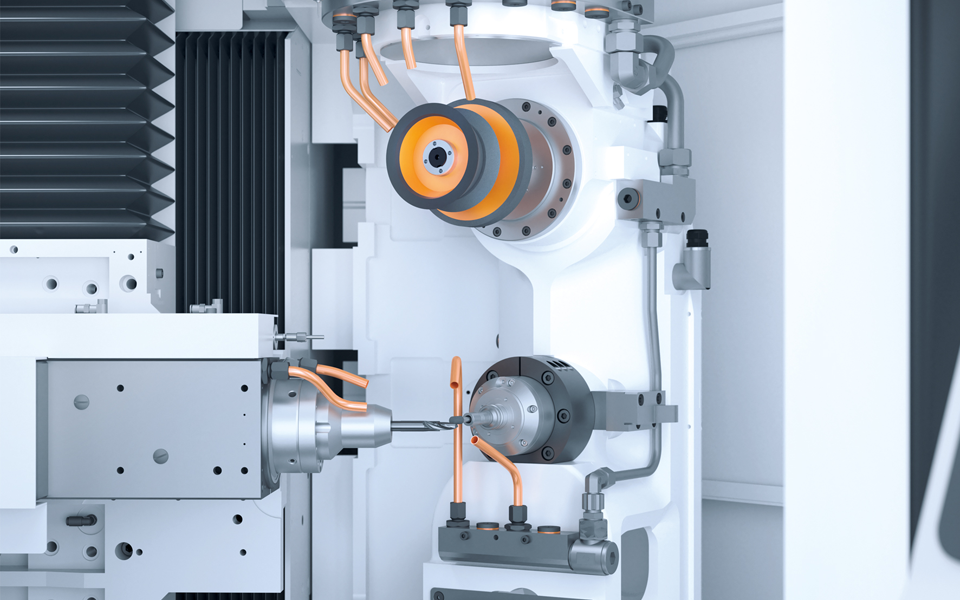

HOCHFREQUENZSPINDEL

Hochfrequenzspindel mit automatischem Werkzeugwechsler für eine optimale Bearbeitung von Taschensitzen für PKD-Segmente

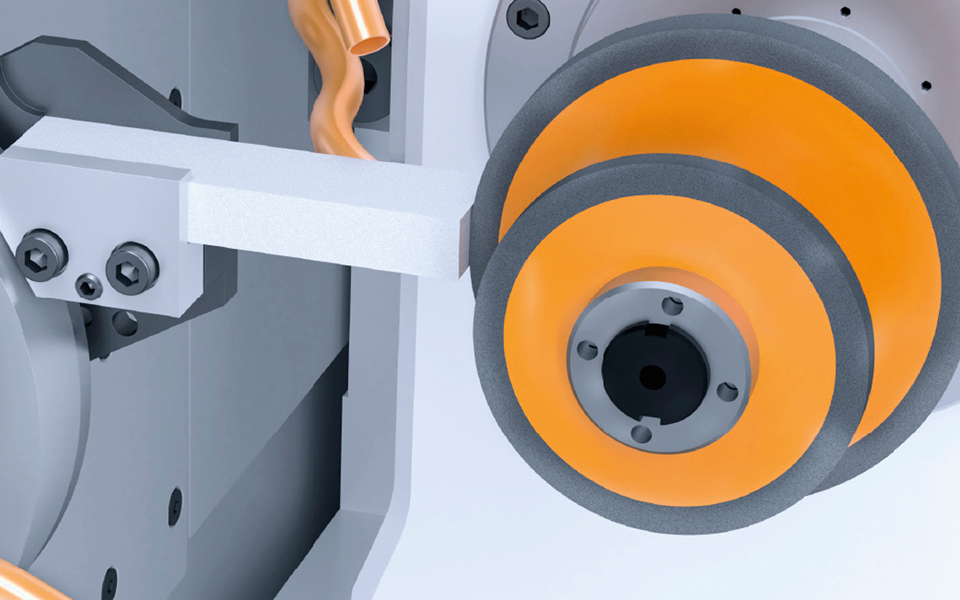

AUFRAUH-EINHEIT

Automatische Aufrauh-Einheit ermöglicht das Öffnen des Schleifbelags während der Produktion

WUNSCHGEMÄSS: AUTOMATISIERUNG

Einer der Schlüsselfaktoren in der modernen Werkzeugproduktion ist die Automatisierung der Arbeitsprozesse. VOLLMER hat dies bei der Entwicklung der VGrind 360 berücksichtigt und bietet sinnvolle Ausstattungsoptionen an, die Ihre Fertigung präziser, schneller und sicherer gestalten.

Die VGrind 360 ist in puncto Werkstückautomatisierung sehr flexibel und durch die kompakte Bauweise an Ihre Bedürfnisse anpassbar. Für ein deutliches Plus an Produktivität lassen sich durch das Maschinenkonzept unterschiedlichste Automatisierungslösungen anbinden.

PALETTENMAGAZIN HP 160

Das Palettenmagazin HP 160 ermöglicht die Zufuhr von bis zu 272 Werkstücken und damit eine optimale Auslastung Ihrer Fertigung – bei gleichzeitiger Entlastung Ihres Bedienpersonals. Die Be- und Entladung des Werkstückspeichers ist während des Betriebs möglich.

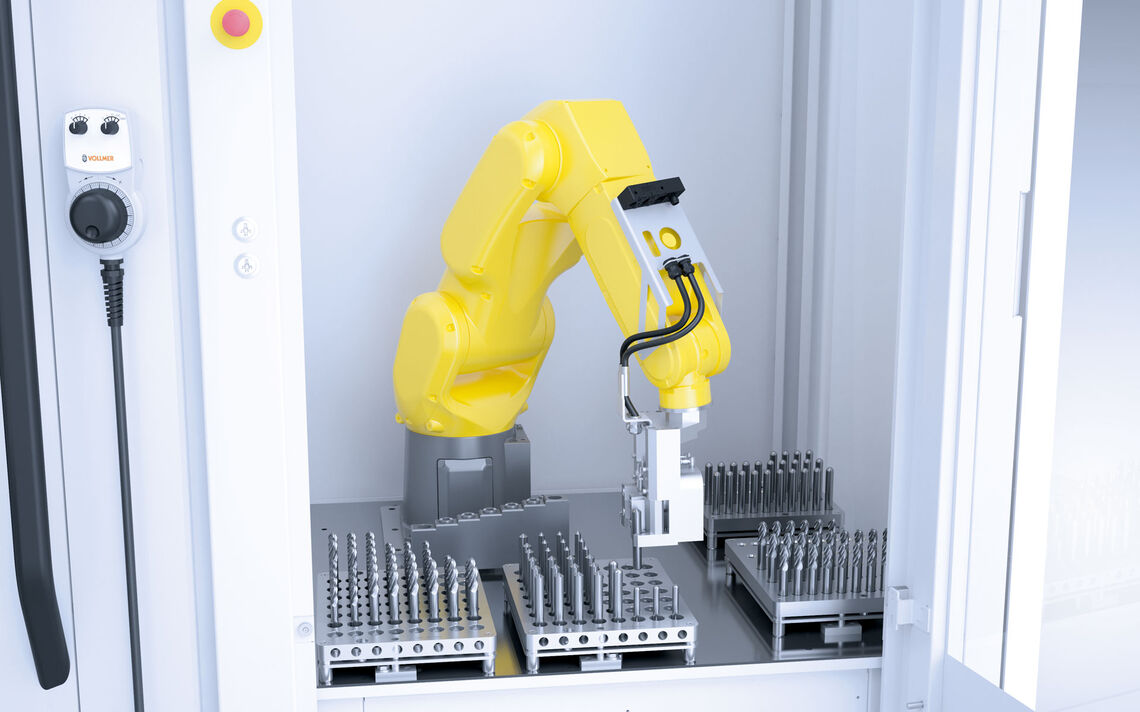

FREIARMROBOTER HPR 250

Der Freiarmroboter HPR 250 erlaubt erstmals die automatische Bearbeitung von Werkzeugen mit unterschiedlichen Schaftdurchmessern und verdreifacht obendrein die Kapazität.

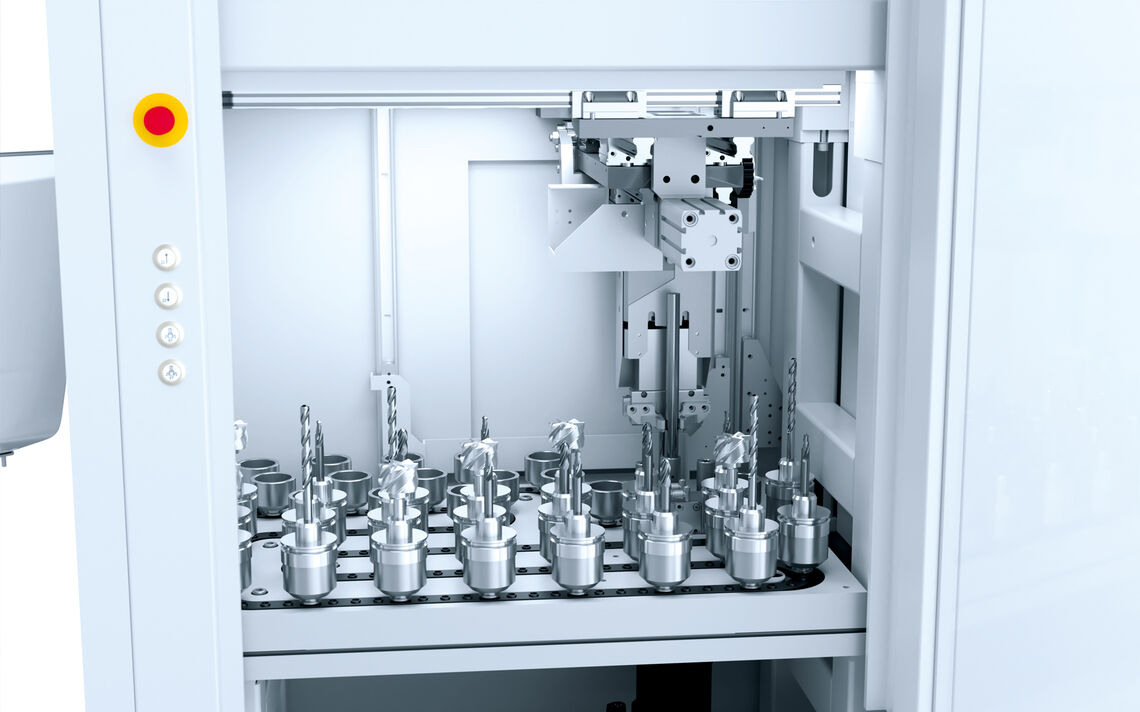

KETTENMAGAZIN HC 4

Das Kettenmagazin HC 4 bietet Platz für 39 HSK-A63 Werkstücke in kompakter Bauweise oder optional bis zu 158 Schaftwerkstücke.

WERKZEUGMAGAZIN

Immer das passende Werkzeug – ohne Hand anzulegen: Die optionale Werkzeugautomatisierung für acht Werkzeuge wechselt in kürzester Zeit die Schleifscheiben auf Wunsch inklusive Kühlmitteldüsen an beiden Schleifspindeln. Für Sie ein weiterer Beitrag zur Produktivität Ihrer Fertigung.

Schleifmaschine für Hartmetallwerkzeuge // VOLLMER VGrind 360

Vgrind360
WERKSTÜCKDATEN
ROTATIONSWERKZEUGE
Rotationswerkzeug mit Aussendurchmesser ≤ 100 mm
Rotationswerkzeug mit Gesamtlänge ≤ 360 mm
WERKZEUGDATEN
WERKZEUGE
Werkzeug-ø ≤ ø 150 mm
WERKZEUGSCHNITTSTELLEN
Schnittstelle Riemenspindel(n) HSK 50
Schnittstelle Motorspindel(n) HSK 50
SPINDEL(N)
Drehzahl Riemenspindel(n) mit FU ≤ 8500 min-1
Drehzahl Motorspindel(n) ≤ 16000 min-1
LINEARACHSEN (Fahrweg)
Achse X1 431 mm
Achse Y1 490 mm
Achse Z1 500 mm
DREHACHSEN (Schwenkwinkel)
Achse A1 360°
Achse C1 215°
VGrind 360
