QM eco select Scheibenerodiermaschine zum Bearbeiten von PKD-Werkzeugen

Hochpräzise Bearbeitung von PKD-Werkzeugen

Die VOLLMER QM eco select wurde entwickelt um Werkzeuge, vor allem mit PKD-Schneiden, in höchsten Genauigkeiten und Oberflächengüten zu bearbeiten. Dabei werden höchste Anforderungen an Schneidengeometrien, Anordnung der Schneiden und Genauigkeit von Diamantwerkzeugen erfüllt.

Mit dem besonders stabilen, flexiblen Maschinenkonzept aus Polymerbeton wurde eine sehr hohe konstruktive Steifigkeit erreicht. Das Ausmessen und Erodieren erfolgt bei der VOLLMER QM eco select in einer Aufspannung. Mit fünf simultan gesteuerten CNC-Achsen und dem von uns entwickelten Generator erzielen Sie höchste Leistung und beste Ergebnisse.

Die CNC-gesteuerte E-Achse

Durch die E-Achse der VOLLMER QM eco select wird die scheibenförmige Erodierelektrode geschwenkt. Neben den radialen Freiwinkeln können so durch 5-Achs-Simultanbahnfahrt auch seitliche Freiwinkel im Profil erzeugt werden.

Klasse zeigt sich im Detail

  • Beste Ergebnisse, hohe Erodierleistung für die Schruppvorgänge
  • Feine Oberfläche beim Schlichten mit Rauigkeitswerten von Ra < 0,2 μm
  • Flexibilität bei der Gestaltung individueller Werkzeuggeometrien
  • Modulares PMC-Multiprozessorsystem, Software zur werkstattorientierten Programmierung integriert
  • Diagnosesystem zur permanenten Überprüfung der Maschinenfunktion
  • Eigenentwickelter Generator

QM Softwarepakete: Individuell kombinierbar

Die verschiedenen Softwarepakete bieten die Möglichkeit, die QM eco select individuell an die jeweiligen Bedürfnisse anzupassen. Die Maschine ist in der Grundversion bereits mit dem Basispaket ausgestattet und kann mit bis zu drei Erweiterungspaketen (Zerspanerpaket, Profilpaket, Sägenpaket) konfiguriert werden. Die QM eco select ist dadurch besonders wirtschaftlich und flexibel, d.h. zusätzliche Softwarepakete können jederzeit nachgerüstet werden.

BASISPAKET ZERSPANERPAKET PROFILPAKET SÄGENPAKET
Grundausstattung Erweiterungspakete (optional erhältlich) Erweiterungspakete (optional erhältlich) Erweiterungspakete (optional erhältlich)
- Umfangsbearbeitung Fräser (Schaft-/Fügefräser) - Kompaktzerspaner - 4-Bahnenprogramm Umfangselektrode - Komplette Rückenbearbeitung aller gängigen Geometrien
- Einfachprogramm (lineare Bearbeitung in alle gängigen Achsrichtungen) - Radiuszerspaner   - Komplette Flankenbearbeitung aller gängigen Geometrien
- Runderodieren - Profilzerspaner im Einstechverfahren
- 6-Zack / 3-Zack (Einstechverfahren / Bahnfahrt) - Profilzerspaner im Bahnfahrverfahren
- Komplettbearbeitung Fräser (Umfangs- und Stirnbearbeitung in einer Aufspannung)

Die Technik

Automatisches Vermessen und Erodieren in einer Aufspannung.

Für die Arbeitsgänge Messen und Erodieren sind eine Vielzahl von Programmen verfügbar. Jedes Standardprogramm wird durch kundenspezifische Parameter und Werkzeugmaße ergänzt.

Die Software

Intelligente Software mit besonderen Vorteilen.

Während ein Werkzeug bearbeitet wird, können die Werkzeugdaten für ein anderes bereits in das Mess- und Erodierprogramm eingegeben werden. Nach dem Einspannen dieses Werkzeuges wird dann das Programm für den automatischen Ablauf gestartet. In allen Bearbeitungsprogrammen können bis zu vier Erodierstufen mit jeweils eigenen Parametern angewählt werden: Grobschruppen, Schruppen, Schlichten, Feinschlichten.

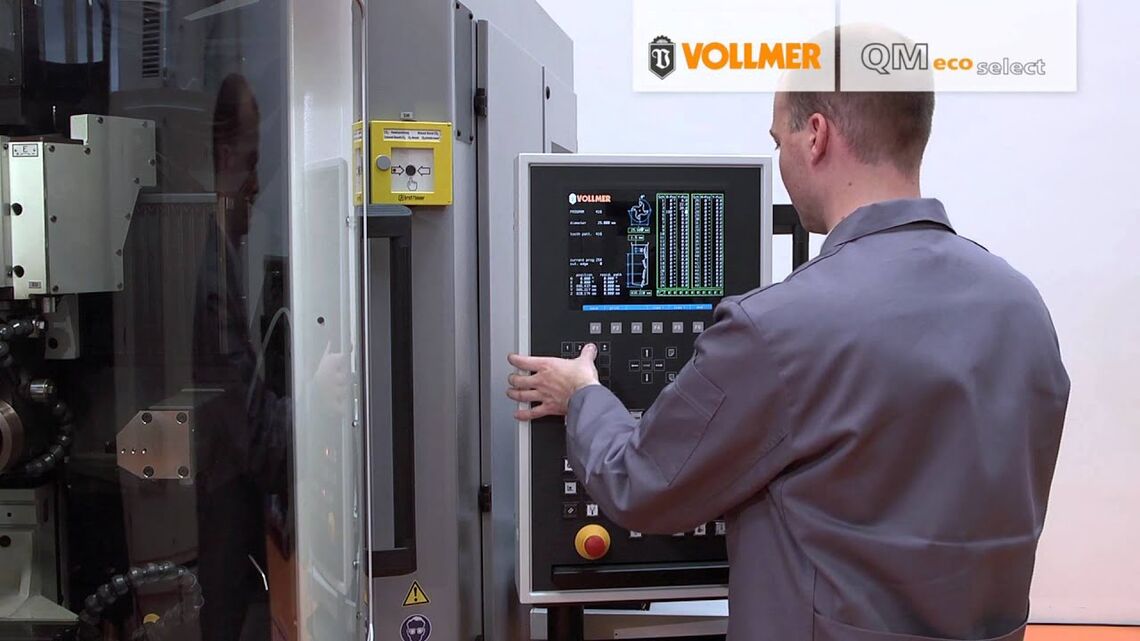

Das Bedienkonzept

Einfach, sicher und effizient durch die weltweit erfolgreiche VOLLMER Menü-Technik.

VOLLMER Bedienphilosophie: Schnell und einfach zu maximaler Effizienz. Aus diesem Grund sorgt hier die weltweit erfolgreiche VOLLMER Menü-Technik für kurze Programmierzeiten, kurze Einschulungsdauer und erlaubt rasch den flexiblen Einsatz von Bedienungspersonal. Dabei wird das Gesamtsystem über lediglich eine Steuerung geführt und die Eingabesicherheit durch größtmögliche graphische Unterstützung gewährleistet.

Die Highlights

  • Optimales Preis-Leistungs-Verhältnis
  • Softwarepakete individuell wählbar, somit auch für Einsteiger bestens geeignet
  • Erweiterungspakete jederzeit nachrüstbar
  • 5 simultan gesteuerte CNC-Achsen
  • Spezieller VOLLMER Erodiergenerator zur Bearbeitung von PKD-Werkzeugen
  • Umfangreiches Service- und Dienstleistungsangebot rund um das Produkt
  • Bekannte VOLLMER Bedienphilosophie
  • Zuverlässige Technologie basierend auf über 20 Jahren PKD-Erodier-Erfahrung

Erodiermaschine für PKD-Werkzeuge // VOLLMER QM eco select
