CP 650 Maschine zum Schärfen von Span- und Freiflächen an hartmetallbestückten Kreissägeblättern

Kompaktes Design

Kompaktes Design

Die platzsparende Bauweise der CP 650 ermöglicht eine effiziente Raumnutzung und sorgt für eine unkomplizierte Inbetriebnahme

LCD-Farbdisplay

LCD-Farbdisplay

Unterstützt das fortschrittliche Bedienkonzept und sorgt für optimale Benutzerführung

Großes Sichtfenster

Großes Sichtfenster

Gewährt jederzeit ungehinderten Einblick auf den Schleifvorgang und in den gesamten Arbeitsraum

Serienmäßige Vollverkleidung

Serienmäßige Vollverkleidung

Für den effektiven Lärm-, Spritz- und Emissionsschutz und einen repräsentativen Auftritt aus einem Guss

Solide Konstruktion

Solide Konstruktion

Der stabile Maschinenaufbau auf Frontplatte ermöglicht den erschütterungsfreien Betrieb der CP 650 und trägt zur Ergebnisqualität bei

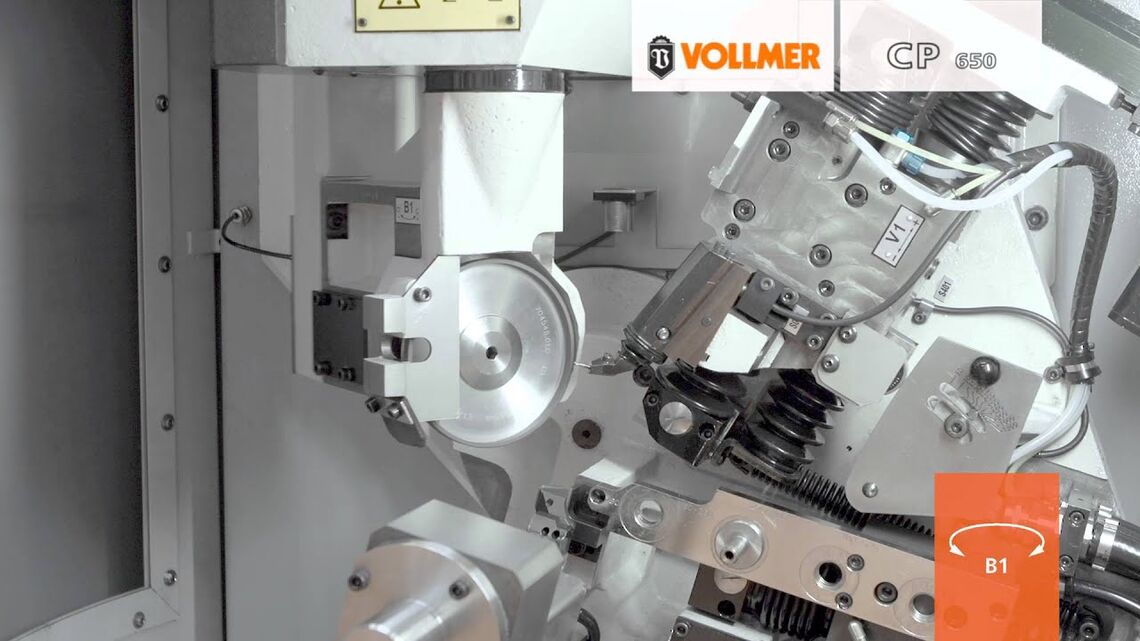

DAS MASCHINENKONZEPT

Die CP-Reihe ist optimal gerüstet für das Schärfen von hartmetallbestückten Kreissägeblättern. Multitalente, die keine Wünsche offenlassen – aber jede Menge Möglichkeiten.

  • 4 CNC-gesteuerte Achsen für die komplette Bearbeitung aller gängigen Zahngeometrien in nur einem Umlauf – auch für Sägen mit Achswinkel und Gruppenverzahnung
  • Oszillationsschleifen serienmäßig – für hohe Abträge in nur einem Umlauf zum Beispiel bei der Bearbeitung von Reparaturzähnen
  • Motorisierte Span-Freiwinkelverstellung für schnelle Umstellung von Span- auf Freifläche
  • Optimale Bewegungskoordination für kurze Schleif- und reduzierte Nebenzeiten
  • Konsequent hydraulikfrei – sehr wartungsarm
  • Automatische Zentralschmierung für verringerten Wartungsaufwand – in der Grundausstattung enthalten

DIE ANWENDUNG

Die hohe Variabilität und Funktionalität machen die CP 650 zur wirtschaftlichen Wahl für das werkstattorientierte Schärfen von Kreissägeblättern in der Holz-, Aluminium- und Kunststoffverarbeitung – und damit universell einsetzbar für Sägewerke, Schärfdienste und die Produktion von Kleinserien.

DAS BEDIENKONZEPT

Das moderne Bedienkonzept mit dem neuen Multifunktions-Handrad gestaltet die Arbeit deutlich einfacher und schneller. Die Anwahl und das Verfahren der Achsen erfolgen nur noch über ein Modul – sehr hilfreich, um eine mögliche Fehlbedienung zu vermeiden. Zusätzlich dient das Handrad als Override-Potentiometer, um im Automatikbetrieb Geschwindigkeitsanpassungen durchführen zu können.

  • Optimierte Bearbeitungszeiten und Oberflächengüten durch variable Eingabe der Schleifgeschwindigkeiten der verschiedenen Flächen
  • Keine Eingabe der Zahnteilung erforderlich dank der Sensorik der Vorschubklinke
  • Automatische Einstellung der Span- und Freiwinkel durch digitale Erfassung vermeidet Einstellfehler

IHRE WICHTIGSTEN VORTEILE AUF EINEN BLICK

  • MEHR PRODUKTIVITÄT: Optimierte Schleifzeiten, höchste Bearbeitungspräzision, vorbildlicher Bedienkomfort.
  • MEHR WIRTSCHAFTLICHKEIT: Viel Leistung zu äußerst fairen Konditionen.
  • MEHR FLEXIBILITÄT: 4 CNC-Achsen. Alle gängigen Zahngeometrien in einem Umlauf bearbeiten – inklusive Gruppenverzahnung.

Schärfmaschine für Kreissägen // VOLLMER CP 650

CP650
WERKSTÜCKDATEN
KREISSÄGEBLÄTTER
Kreissägeblätter mit Aussendurchmesser80 - 650 mm
Kreissägeblätter mit Bohrungsdurchmesser10 - 180 mm
Kreissägeblätter mit Stammblattdicke≤ 5 mm
ZAHNGEOMETRIE
Bearbeitungslänge an der Spanfläche< 20 mm
Spanwinkel-10° - +30°
Achswinkel≤ 15°
Bearbeitungslänge an der Freifläche< 24 mm
Freiwinkel+6° - +30°
Schrägungswinkel≤ 45°
Zahnteilung6 - 100 mm
SCHNITTSTELLEN
Anschlusswert elektrisch4,4 kVA
KÜHLMITTELEINRICHTUNG INTERN
Kühlmittelbehälter140 l
