CHP 840 // CHP 1300 Universelle Schärfmaschine für hartmetallbestückte Kreissägeblätter

Kompaktes Design

Kompaktes Design

Platzsparende Bauweise und optimale Zugänglichkeit für die Bediener

Innovatives Bedienpult

Innovatives Bedienpult

Mit 10 Zoll LCD-Farbdisplay und Multifunktions-Handrad für schnelle und sichere Bedienung

Großes Sichtfenster

Großes Sichtfenster

Innenliegende, zweiteilige Bedientür für perfekte Einsicht an die Schleifstelle

Serienmäßige Vollverkleidung

Serienmäßige Vollverkleidung

Für den effektiven Arbeits-, Lärm- und Emissionsschutz sowie einen repräsentativen Auftritt

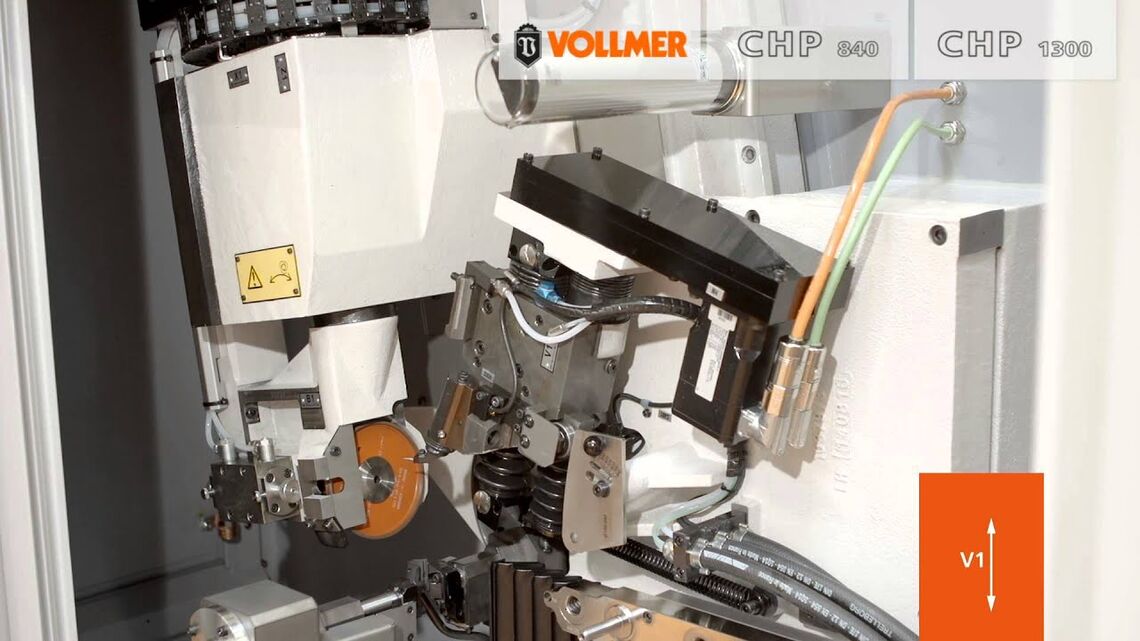

Solide Konstruktion

Solide Konstruktion

Stabiler Maschinenaufbau für den erschütterungsfreien Betrieb mit hoher Ergebnisqualität

Die CHP-Reihe ist optimal gerüstet für das Schärfen von hartmetallbestückten Kreissägeblättern. Multitalente, die keine Wünsche offenlassen – aber jede Menge Möglichkeiten.

  • 4 CNC-gesteuerte Achsen für die komplette Bearbeitung aller gängigen Zahngeometrien in nur einem Umlauf – auch für Sägen mit Achswinkel und Gruppenverzahnung
  • Oszillationsschleifen serienmäßig – für hohe Abträge in nur einem Umlauf z.B. bei Bearbeitung von Reparaturzähnen
  • Motorisierte Span-Freiwinkelverstellung für schnelle Umstellung von Span- auf Freifläche
  • Optimale Bewegungskoordination für kurze Schleif- und reduzierte Nebenzeiten
  • Konsequent hydraulikfrei – sehr wartungsarm
  • Automatische Zentralschmierung für verringerten Wartungsaufwand in der Grundausstattung enthalten

DIE ANWENDUNG

Die hohe Variabilität und Funktionalität macht die CHP- Reihe zur jeweils ersten Wahl für das werkstattorientierte Schärfen von Kreissägeblättern in der Holz-, Aluminium-, Kunststoff- und Metallverarbeitung – und damit universell einsetzbar für Sägewerke, Schärfdienste und die Produktion von Kleinserien.

Sägen für die Sägewerksindustrie, Massivholzverarbeitung und Möbelfertigung
Der Name VOLLMER bürgt für Zuverlässigkeit und Stabilität im Prozess. Dank der quer eingebauten Vorschubklinke mit pneumatischer Aushebung sind auch Spanersegmente kein Problem. Auch wenn diese mit oder ohne Verstärkungsring auf die eigens dafür gefertigten Schärfvorrichtungen aufgeschraubt werden, oftmals auch mit Füllstücken um die Lücken im Stammkörper aufzufüllen.

  • Serienmäßig weit öffnende Blattklemmung für Sägen mit Bund oder Verstärkungsring
  • Optionale zweite Vorschubklinke zur Bearbeitung von Zahnteilungen bis 180 mm
  • Optionales Hohlbrustschleifgerät für die Bearbeitung von Hohlbrustsägen

DAS BEDIENKONZEPT

Das moderne Bedienkonzept mit dem neuen Multifunktions-Handrad gestaltet die Arbeit deutlich einfacher und schneller. Die Anwahl und das Verfahren der Achsen erfolgen  nur noch über ein Modul – sehr hilfreich, um eine mögliche Fehlbedienung zu vermeiden. Zusätzlich dient das Handrad als Potentiometer, um im Automatikbetrieb Geschwindigkeitsanpassungen durchführen zu können.

  • Optimierte Bearbeitungszeiten und Oberflächengüten durch variable Eingabe der Schleifgeschwindigkeiten der verschiedenen Flächen
  • Keine Eingabe der Zahnteilung erforderlich dank der Sensorik der Vorschubklinke
  • Automatische Einstellung der Span- und Freiwinkel durch digitale Erfassung vermeidet Einstellfehle

IHRE VORTEILE AUF EINEN BLICK

  • MEHR PRODUKTIVITÄT: Optimierte Schleifzeiten, höchste Bearbeitungspräzision,vorbildlicher Bedienkomfort – für das werkstattorientierte Arbeiten.
  • MEHR WIRTSCHAFTLICHKEIT: Viel Leistung zu äußerst fairen Konditionen.
  • MEHR FLEXIBILITÄT: 4 CNC-Achsen. Alle Zahngeometrien in einem Umlauf bearbeiten – auch für Metallanwendungen.

Schärfmaschine für Kreissägen // VOLLMER CHP 840 und CHP 1300

Kreissägeblätter schärfen für Indiens Aufschwung

Seit Jahren wächst Indiens Wirtschaft mit Macht: Eigens hierfür wurde 2014 die Wirtschaftsinitiative „Make in India“ ins Leben gerufen. Einer der Macher ist Basco Tool Industries aus Faridabad – südlich von Neu-Delhi. Das Unternehmen fertigt hartmetallbestückte Kreissägeblätter und setzt seit mehr als 15 Jahren auf Schärftechnologie von VOLLMER. Der Biberacher Spezialist für Schleif- und Erodiermaschinen hat bisher sieben Maschinen auf die gut 6.000 Kilometer lange Reise nach Indien geschickt, darunter Schärfmaschinen der Modellreihe CP und CHP.
CHP840CHP1300
WERKSTÜCKDATEN
KREISSÄGEBLÄTTER
Kreissägeblätter mit Aussendurchmesser80 - 840 mm80 - 1300 mm
Kreissägeblätter mit Bohrungsdurchmesser10 - 300 mm10 - 300 mm
Kreissägeblätter mit Stammblattdicke≤ 8 mm≤ 8 mm
ZAHNGEOMETRIE
Bearbeitungslänge an der Spanfläche< 20 mm< 20 mm
Spanwinkel-30° - +40°-30° - +40°
Hohlbrust möglich bei Spanwinkel-10° - +30°-10° - +30°
Achswinkel≤ 15°≤ 15°
Bearbeitungslänge an der Freifläche< 24 mm< 24 mm
Freiwinkel+6° - +45°+6° - +45°
Schrägungswinkel≤ 45°≤ 45°
Zahnteilung6 - 100 mm6 - 100 mm
WERKSTÜCKAUFNAHME
Werkstück-Gewicht< 30 kg< 80 kg
SCHNITTSTELLEN
Anschlusswert elektrisch5,4 kVA5,4 kVA
KÜHLMITTELEINRICHTUNG INTERN
Kühlmittelbehälter150 l150 l
