CHD 270 Vollautomatische Komplettbearbeitung von HW-Kreissägeblättern

CHD 270 – Komplettbearbeitung an Span- und Freifläche

Schärfmaschine mit acht CNC-gesteuerten Achsen und Messeinrichtung. Für die automatische Bearbeitung von hartmetallbestückten Kreissägeblättern mit unterschiedlichen Durchmessern und Zahngeometrien an Span- und Freifläche.

Konsequente Weiterentwicklung eines überlegenen Maschinenkonzeptes für höchste Präzision beim Schärfen von HW-Kreissägeblättern. Voll CNC-gesteuert (acht CNC-Achsen) einschließlich des Vorschubs und der Span-/Freiwinkelverstellung. Mit automatischer Messeinrichtung.

DAS MASCHINENKONZEPT

Der Maschinenaufbau garantiert Ihnen hohe Stabilität, geringen Platzbedarf und optimale Bedienbarkeit. Bei der CHD 270 ist das komplette Schleifaggregat kompakt und robust auf einem Zentralblock (Monoblockbauweise) aufgebaut. Dies sorgt für höchste Präzision und Laufruhe. Fortschrittliches Design und hohe Ergonomie erlauben eine hervorragende Bedienbarkeit sowie leichten Zugang für Wartungsarbeiten an Schaltschrank, Kühlmittelpumpe, Pneumatik und Feuerlöscheinrichtung.



Das Konzept für höchste Wirtschaftlichkeit und Präzision zum Schärfen komplexer Zahngeometrien in einem Umlauf

  • Patentierte Doppelschleifscheibe für die Komplett­bearbeitung ohne Schleifscheibenwechsel
  • Höhere Genauigkeit der Zahnschneiden durch Messen der kompletten Zahngeometrien
  • Leistungsstark durch hohe Bearbeitungsgeschwindigkeit

DIE ANWENDUNG

Höchste Flexibilität für alle Zahnformen. Die acht CNC-gesteuerten Achsen in Verbindung mit der VOLLMER PMC-Steuerung sind Voraussetzung für universelle Einsatzmöglichkeiten. Viele Schleifprogramme sind bereits hinterlegt. Sondergeometrien können jederzeit über das Mehrflächenprogramm realisiert werden.

Jede Zahngeometrie einschließlich unterschiedlicher Fasen- und Schrägschliff-winkel wird in nur einer Einstellung geschliffen. Alle Schrägschliffwinkel können individuell gewählt werden. Die Nebenzeiten wurden weiter reduziert.

Präzise und schnell – das Schärfen von Zahngeometrien für die Metallbearbeitung

Die CHD 270 ist für die hohen Anforderungen an die Präzision bei Metall schneidenden Sägeblättern ausgelegt. Sie überzeugt durch robuste Bauart, CNC-gesteuerte Achsen, variable Steuerungsmöglichkeiten sowie einfache Bedienung. Selbst komplizierteste Zahngeometrien können Sie in nur einer Aufspannung komplett bearbeiten. Auch Spanteilerrillen, Fasen an Vor- und Nachschneider, Braunschweiger Zahn oder Spanleitstufe. Mit einem max. negativen Spanwinkel von bis zu –35° und einem max. Schrägschliffwinkel von bis zu 60° ist höchste Flexibilität garantiert.

DAS BEDIENKONZEPT

Besonders einfach ist die Bedienung. Durch die intelligente VOLLMER Steuerungstechnologie müssen Sie sich nur noch auf das Wesentliche konzentrieren. Sie werden im Klartext – durch Graphiken unterstützt – durch das Programm geführt. Viele weitere technische Details machen die Bedienung der CHD 270 zur sicheren Sache.

  • Windows basierte Bedienoberfläche
  • Bedienpult mit LCD-­Farbdisplay und einfacher VOLLMER Bedienphilosophie
  • Alle bekannten Zahngeometrien über Menüs abrufbar
  • Eingabe von nur wenigen Daten erforderlich. Die Grunddaten werden nur einmal eingegeben und für alle Bearbeitungen mitgeführt.

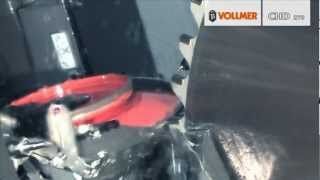

Schärfmaschine für Kreissägen // VOLLMER CHD 270

Sägeblatthersteller Lennartz schärft mit VOLLMER Technologie

Seit mehr als 50 Jahren vertraut das Remscheider Unternehmen Lennartz auf Maschinen aus dem Hause VOLLMER. 1966 erhielt der Hersteller für Kreissägeblätter die erste Schärfmaschine aus Biberach. Heute sind über 40 VOLLMER Maschinen für Lennartz im Einsatz, unter anderem die Schärfmaschinenmodelle CM, CHD und CHF. Sie ermöglichen das präzise Schärfen hartmetallbestückter Kreissägeblätter. Auch bei der Weiterentwicklung von Schärfmaschinen für Kreissägeblätter arbeiten beide Traditionsunternehmen eng zusammen.

Italienischer Sägeblatthersteller vertraut auf VOLLMER

Steile Bergpässe, enge Straßen, viele Kurven – trotz einer schwierigen Anfahrt fand vor mehr als 25 Jahren die erste VOLLMER Schärfmaschine ihren Weg durch die norditalienischen Alpen. Empfänger war der Sägeblatthersteller Moreschi in dem kleinen Ort Vilminore de Scalve. Seitdem verbindet die beiden Unternehmen eine starke Partnerschaft. Moreschi setzt auf die VOLLMER Schleifmaschinen der Modellreihen CHD, CHF und CM, um hartmetallbestückte Kreissägen präzise zu schärfen.
CHD270
WERKSTÜCKDATEN
KREISSÄGEBLÄTTER
Kreissägeblätter mit Aussendurchmesser80 - 840 mm
Kreissägeblätter mit Bohrungsdurchmesser10 - 180 mm
Kreissägeblätter mit Stammblattdicke< 14 mm
ZAHNGEOMETRIE
Bearbeitungslänge an der Spanfläche< 20 mm
Spanwinkel-35° - +40°
Hohlbrust möglich bei Spanwinkel-10° - +25°
Achswinkel≤ 30°
Freiwinkel+5° - +45°
Schrägungswinkel≤ 60°
Zahnteilung6 - 180 mm
WERKZEUGDATEN
WERKZEUGE
Werkzeug-ø für Spanteilerbearbeitungø 26 - 50 mm
SPINDEL(N)
Drehzahl der HF-Spindel35000 - 60000 min-1
SCHNITTSTELLEN
Anschlusswert elektrisch4,6 kVA
Pneumatikdruck0,6 - 1 MPa (6 - 10 bar)
KÜHLMITTELEINRICHTUNG INTERN
Kühlmittelbehälter140 l
