CHF 270 Komplettbearbeitung an der Flanke

DAS MASCHINENKONZEPT

Ein Maschinenkonzept für höchste Ansprüche beim Schleifen der Zahnflanken von HW-Kreissägeblättern. Mit der CHF 270 steht Ihnen eine Bearbeitungsmaschine zur Verfügung, die herausragende Eigenschaften aufweist: Als Einzelmaschine oder auch mit automatischer Beschickung für die Sägeblattproduktion. Die sieben CNC-Achsen sind kompakt und robust auf einem Zentralblock (Monoblockbauweise) aufgebaut. Dies garantiert höchste Stabilität, Laufruhe und Präzision bei allen Zahngeometrien.

Produktvorteile

Jedes Sägeblatt wird beim Einfahren in die Schleifstellung automatisch durchmesserunabhängig positioniert. Anschließend vermisst ein Messtaster die Zahngeometrie wie den Spanwinkel, die Radial- und Tangentialfreiwinkel, die Schnittbreite, die Stammblattdicke und den seitlichen Überstand. Eine hohe Präzision ist Voraussetzung für spätere exakte Schleifergebnisse.

DAS BEDIENKONZEPT

Die Bedienung dieser Maschine ist durch die VOLLMER Steuerungstechnologie besonders einfach und leicht.  Die Schleifprogramme sind bereits serienmäßig integriert und am Bedienpult über Menüs einstell- und abrufbar, einschließlich der Programme für ballige Zahnflanken. Der Bediener wird im Klartext – durch Grafiken unterstützt – am LCD-Farbdisplay durch das Programm geführt. Dort erhält er außerdem wichtige Hinweise zur schnellen Behebung von möglichen Störungen. Ein Sägeblatt kann bereits programmiert werden, während ein anderes noch bearbeitet wird.

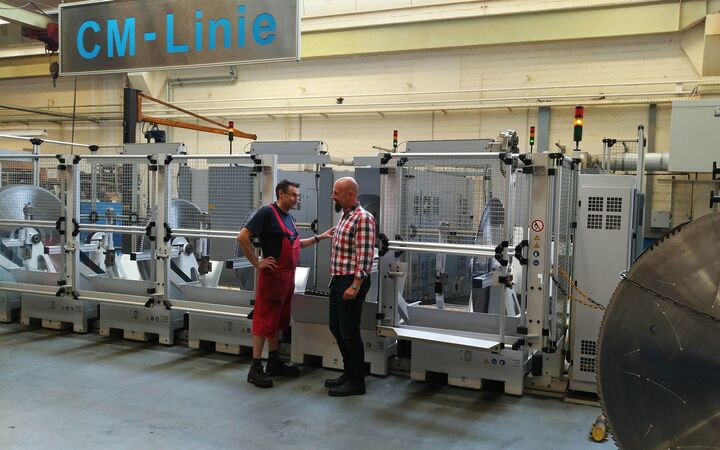

Sägeblatthersteller Lennartz schärft mit VOLLMER Technologie

Seit mehr als 50 Jahren vertraut das Remscheider Unternehmen Lennartz auf Maschinen aus dem Hause VOLLMER. 1966 erhielt der Hersteller für Kreissägeblätter die erste Schärfmaschine aus Biberach. Heute sind über 40 VOLLMER Maschinen für Lennartz im Einsatz, unter anderem die Schärfmaschinenmodelle CM, CHD und CHF. Sie ermöglichen das präzise Schärfen hartmetallbestückter Kreissägeblätter. Auch bei der Weiterentwicklung von Schärfmaschinen für Kreissägeblätter arbeiten beide Traditionsunternehmen eng zusammen.

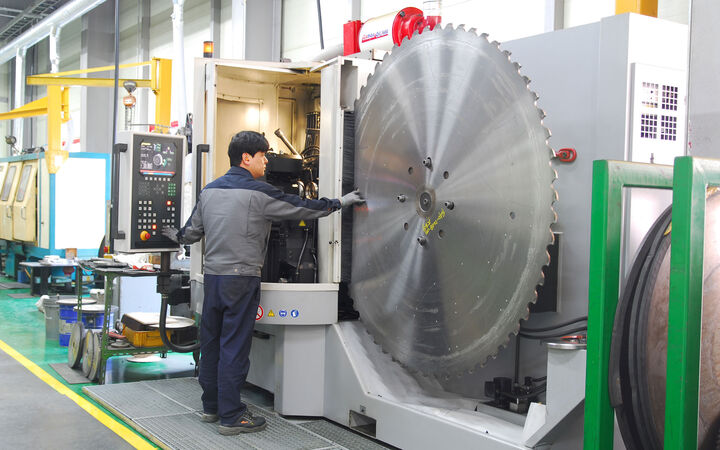

Sägen schärfen am Gelben Meer

Das Unternehmen DCM aus Südkorea stellt hochpräzise Kreissägeblätter sowie Sonderwerkzeuge wie Fräser oder Kreismesser her. Für die Fertigung ihrer hartmetallbestückten Kreissägeblätter setzt die Firma auf ein Dutzend VOLLMER Maschinen. Zu den jüngsten Errungenschaften gehören unter anderem die Schärfmaschinen der VOLLMER Modelle CHD, CHF und CHP.
CHF270
WERKSTÜCKDATEN
KREISSÄGEBLÄTTER
Kreissägeblätter mit Aussendurchmesser100 - 840 mm
Kreissägeblätter mit Bohrungsdurchmesser10 - 180 mm
Kreissägeblätter mit Stammblattdicke< 14 mm
ZAHNGEOMETRIE
Bearbeitungslänge an den Flankenfreiflächen< 30 mm
Tangentialfreiwinkel0 - +8°
Radialfreiwinkel-10° - +6°
Spanwinkel-40° - +40°
Zahnteilung6 - 180 mm
SCHNITTSTELLEN
Anschlusswert elektrisch6,25 kVA
Pneumatikdruck0,6 - 1 MPa (6 - 10 bar)
KÜHLMITTELEINRICHTUNG INTERN
Kühlmittelbehälter120 l
